Miért válasszon többindítású trapézcsavart a gyorsabb, simább lineáris mozgáshoz?

Absztrakt

Ha gépének gyorsan, csendesen és megbízhatóan kell mozgatnia egy rakományt, a szabványos vezérorsó szűk keresztmetszetnek tűnhet: túl lassú gyakorlati motorfordulatszámon, túl nagy a súrlódás terhelés alatt, vagy túl érzékeny a porra és a karbantartásra. A Többindítású trapézcsavarpraktikus módja annak, hogy növelje a fordulatonkénti haladást (ólom), miközben megőrzi a masszív, szennyeződéstűrő viselkedés, amely népszerűvé teszi a trapézmeneteket az ipari berendezésekben. Ez a cikk lebontja az ügyfelek valódi fájdalmait – sebességkorlátozások, kopás, hatékonyság, csúszás, zaj és élettartam – és bemutatja hogyan szólítja meg őket a többkezdetű geometria, hol van értelme (és hol nincs), és mit kell ellenőrizni, mielőtt elkötelezné magát egy tervezés mellett.

Tartalom

• A vásárlók megoldani akarják a fájdalmas pontokat
• Mitől más egy többindítású trapézcsavar?
• Valójában érezhető teljesítményelőnyök
• Alkalmazások és mikor ne használd
• Kiválasztási ellenőrzőlista a jobb oldali csavar meghatározásához
• Gyors összehasonlító táblázat
• Integrációs tippek a hosszabb élettartam érdekében
• Közös alkalmazások
• Hogyan támogatja a gyártó az Ön eredményét
• GYIK
• Következő lépések

Vázlat

• Határozza meg a problémát: miért lehetnek a hagyományos csavarok túl lassúak vagy túl „markosak”.
• Magyarázza el a geometriát: kezd, dob és vezet közérthető nyelven.
• Csatlakoztassa a geometriát az eredményekhez: sebesség, simaság, hatékonyság és stabilitás.
• Tegye felszínre a kompromisszumokat: önzáró, tehertartó és meghajtó méretezés.
• Adjon gyakorlati ellenőrzőlistát: mit kell megadniuk a vásárlóknak, hogy elkerüljék a drága újratervezést.
• Adjon egy pillantással összehasonlítást: egyszeres indítású vs többindításos és golyós csavarok.
• Befejezés a megvalósítással + GYIK: kenés, beállítás, holtjáték és zaj.

A vásárlók megoldani akarják a fájdalmas pontokat

A legtöbb vásárló nem ébred fel arra, hogy „új szálprofilra van szükségem”. Ilyen problémákra ébrednek fel:

• Nem elég sebesség: Nem érheti el a megcélzott ciklusidőt, hacsak a motor nem pörög kellemetlenül gyorsan.
• Stick-csúszás és rángatózó mozgás: A kocsi tétovázik, majd ugrik – tönkreteszi a pozicionálás minőségét és a felületi minőséget.
• Idő előtti kopás: A dió hanyag lesz; a visszahatás nő; pontossági sodródások; a karbantartás rutinadóvá válik.
• Magas hajtási nyomaték: A motor/sebességváltó forró, több áramot vesz fel, vagy túlméretezésre van szüksége.
• Zaj és rezgés: Különösen, ha a csavar hosszú, vagy magasabb fordulatszámon működik.
• Piszkos környezet: A golyóscsavarok túl „kényesnek” tűnhetnek, ha a por, forgács vagy fröccsenés elkerülhetetlen.

A Többindítású trapézcsavargyakran választják, ha fordulatonként több utazást szeretne elérni anélkül, hogy elhagyná a a trapézmenetek robusztus, elnéző viselkedése.

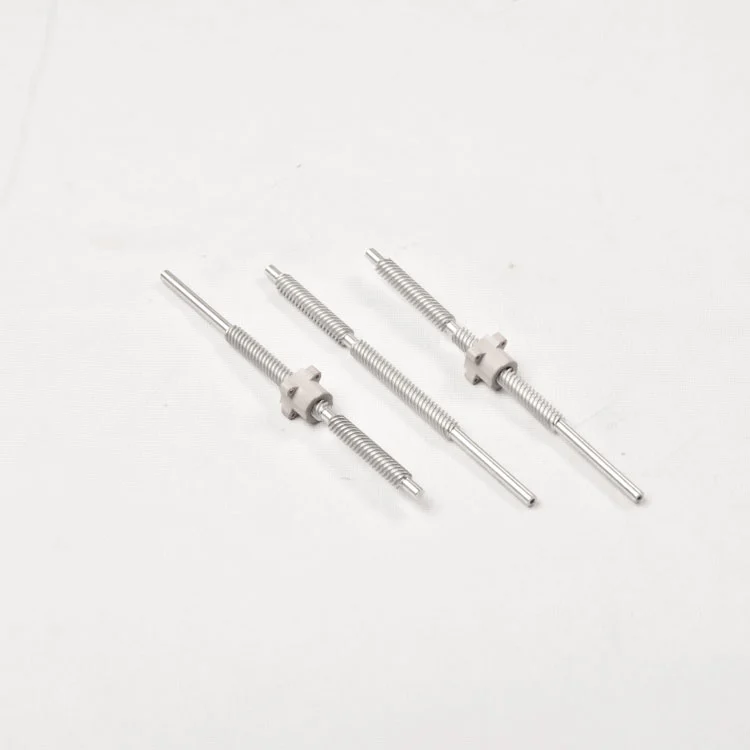

Mitől más egy többindítású trapézcsavar?

A trapézcsavarok trapéz alakú menetet használnak (amely általában az „Acme-stílusú” viselkedéshez kapcsolódik), amelyet teherhordásra terveztek, gyárthatóság és megbízható teljesítmény ipari körülmények között.

A „multi-start” rész leírja, hogy hány menetspirál tekercs körül a csavart. Íme a legegyszerűbb módja annak, hogy gondolkodjunk rajta:

• Hangmagasság= távolság a szomszédos menetcsúcsok között a tengely mentén.
• Indul= a független szálsávok száma (1-start, 2-start, 4-start stb.).
• Ólom= mennyit mozdul el az anya egy teljes csavarfordulat alatt.

Egy indítócsavarral az ólom megegyezik a menetemelkedéssel. Egy többindítós csavar esetén az ólom egyenlő a menetemelkedés és az indítások számának szorzatával. Ez azt jelenti, hogy tarthat egy ésszerű hangmagasságot (jó az erő és a gyárthatóság szempontjából), miközben növeli az előnyt a sebesség növelése érdekében.

A vásárló nyelvén:több indítás = több mozgás fordulónként, így elérheti a sebességcélokat anélkül, hogy a motor fordulatszámát a szélre tolná.

Valójában érezhető teljesítményelőnyök

A többindításos trapéz alakú kialakítások általában akkor mutatják meg értéküket, ha a sebesség és a simaság számít, de az alkalmazás továbbra is erős, szervizelhető mechanizmus.

• Magasabb lineáris fordulatszám kényelmes motorfordulatszám mellett
  Ha a tervezést korlátozza a motor fordulatszáma, a sebességváltó korlátai vagy a zaj magas fordulatszámon, az ólom növelése csökkentheti a szükséges forgási sebességet azonos utazási díjért.
• Simább mozgás kevésbé „fogadó” érzéssel
  Sok rendszer jobban érzi magát, ha a csavar fordulanként tovább halad – különösen, ha a vezérlőrendszere lépésalapú, és kevesebbet szeretne mikrolépések egy adott utazási távolság eléréséhez.
• Jobb termelékenység a kerékpáros felszerelésben
  A csomagolás, a szerelvények, az automatizált ajtók és a lineáris működtetők gyakran többet foglalkoznak az ismételhető mozgással és az üzemidővel, mint az ultrafinom pontossággal. A többszörös indítású vezeték lerövidítheti a ciklusidőt anélkül, hogy egy teljesen új hajtáslánc-architektúrát kényszerítene ki.
• Gyakorlati megbízhatóság zord körülmények között
  A recirkulációs golyókon alapuló megoldásokhoz képest a trapézcsavaros rendszerek jellemzően jobban tűrik a szennyeződést és egyszerűbbek fenntartani, amikor a szennyeződés és a törmelék a való világ részét képezik.

Alkalmazások és mikor ne használd

Az intelligensebb specifikáció az, amely korán elismeri a kompromisszumokat – még mielőtt a tesztelés során felfedezné őket.

• Az önzárás nem garantált
  Az ólom növekedésével a rendszer nagyobb valószínűséggel visszafelé hajt terhelés alatt. Ha terhelésre van szüksége a pozíció megtartásához áram nélkül, szükség lehet fékre, másik vezetékre vagy alternatív mechanizmusra.
• Tehertartás vs mozgó teher
  A gyors haladásra optimalizált kialakítások nagyobb figyelmet igényelhetnek a teher nyugalmi visszatartására (különösen a függőleges tengelyekre).
• Hajtás méretezése és fűtése
  A nagyobb ólom megváltoztathatja a nyomaték-fordulatszám viszonyt és a dinamikus viselkedést. Meg kell erősítenie a motor/sebességváltó görbéjét a valós munkaciklusokhoz képest.
• Nem a legjobb választás az ultra-precízióhoz
  Ha nagyon nagy pontosságra, minimális holtjátékra és nagy hatékonyságra van szüksége a finom pozicionálásnál, akkor is előnyben részesítheti a köszörült golyóscsavarokat vagy más precíziós rendszereket.

Kiválasztási ellenőrzőlista a jobb oldali csavar meghatározásához

Amikor a vevők azt mondják: „Gyorsabb csavarra van szükségünk”, akkor valójában egy olyan specifikációra van szükségük, amely megvédi őket az újrafeldolgozástól. Használja ezt az ellenőrző listát a mérnöki csapatokkal és beszállítókkal való egyértelmű kommunikációhoz:

1. Cél utazás forradalmonként
   Határozza meg a kívánt vezetéket a ciklusidő és a motor fordulatszám-határértékei alapján.
2. A terhelés típusa és iránya
   Adja meg az axiális terhelést (max. és tipikus), a lökésterhelést, és azt, hogy függőleges tengelyről van-e szó, amely visszafelé hajthat-e.
3. Üzemciklus és sebességprofil
   Folyamatos vs időszakos gyorsulási követelmények és minden gyakori hátramenet, amely növelheti a kopást.
4. Megkövetelt pozicionálási minőség
   Sorolja fel az elfogadható visszahatásokat, az ismételhetőségi elvárásokat, és azt, hogy kompenzál-e szoftveresen.
5. Anyaanyag és kenési stratégia
   Adja meg, hogy a fém anyát, a mesterséges polimert, a bronzot vagy az egyedi párosítást részesíti előnyben, és hogyan tervezi a kenést (zsír/olaj/száraz).
6. Környezet
   Por, forgács, lemosás, hőmérséklet-tartomány, korrózióveszély és bármilyen felületkezelési igény.
7. Szerelési és beállítási korlátok
   Ossza meg a rendelkezésre álló helyet, a végmegmunkálási követelményeket, a tartócsapágyak elrendezését és a megengedett kifutást.

Pro tipp:Ha egyszeri indításról többszörös indításra vált át, ellenőrizze, hogy a rendszer a biztonság érdekében önreteszelésre támaszkodott-e. Sok „rejtélyes kudarc” valójában „megváltozott viselkedés” kudarca.

Gyors összehasonlító táblázat

Integrációs tippek a hosszabb élettartam érdekében

Még egy jól megválasztott csavar is rosszul teljesíthet, ha hanyag az integráció. Ezek a gyakorlatok általában megtérülnek:

• Korán ellenőrizze az eltolódást
  Használjon megfelelő támasztékokat és beállítási módszereket az anya oldalirányú terhelésének csökkentése érdekében – ez az egyik leggyorsabb módja a kopás felgyorsításának.
• Válassza ki a megfelelő anyapárt
  A bronz vagy mesterséges polimerek megváltoztathatják a zajt, a súrlódási viselkedést és a karbantartási igényeket. Igazítsa az anyagokat a környezetéhez és a munkaciklusához.
• Kezelje a kenést tervezési jellemzőként
  Döntse el, hogy zsírt vagy olajat használ-e, hogyan pótolja azt, és hogyan akadályozza meg, hogy a kenőanyag koptató pasztává változzon a szennyeződéstől.
• Tervezze meg a visszahatás növekedését
  Ha alkalmazásának következetes pozicionálásra van szüksége, fontolja meg a holtjáték-gátló anya opcióit, időszakos beállítási terveket vagy szoftveres kompenzációt.
• Hagyja jóvá a kritikus fordulatszámot hosszú csavaroknál
  A hosszú, karcsú csavarok nagyobb fordulatszámon is korbácsolhatnak. Ha növeli a sebességet, ellenőrizze a támogatási távolságot és a működési tartományt a vibráció ellenőrzése érdekében.

Közös alkalmazások

A Többindítású trapézcsavargyakran olyan alkalmazásokhoz illeszkedik, ahol a sebességnek és a tartósságnak együtt kell léteznie:

• Lineáris aktuátorok ipari automatizáláshoz és berendezési tárgyakhoz
• Csomagoló és kezelő berendezések ismételt gyors utazással
• Állítható emelvények, kapuk és védőburkolatok
• Orvosi és laboratóriumi eszközök, ahol a sima mozgás számít, de a környezet megbízható mechanikát igényel
• Famegmunkálás, könnyű gyártás és pornak vagy forgácsnak kitett berendezések

Hogyan támogatja a gyártó az Ön eredményét

A sebesség papíron egyszerű. A több hónapos ciklusok után is egyenletes sebesség az igazi cél. Ezért választ sok vásárló olyan gyártót, aki támogatja a menetgeometria kiválasztását, az anyagpárosítást és a végmegmunkálás részleteit – nem csak a cikkszámot.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd. többindításos trapézcsavaros megoldásokat gyárt, amelyekre általában előírják olyan ügyfelek, akiknek nagyobb fordulatszámra van szükségük, miközben megőrzik a robusztus mechanikus interfészt. A gyakorlatban ez azt jelenti, hogy hozzáigazíthatja a csavar indításait, a vezeték és az anya párosítását ahhoz, amit a gép valójában csinál: a terhelési profiljával, környezetét és szolgáltatási elvárásait.

Ha az egyindításos tervezésről vált át, egy jó beszállító segíthet a tartási viselkedés, a meghajtó méretezésének és a józanság ellenőrzésében is. és az integrációs részleteket, hogy ne „nyerje el a sebességet”, és ne veszítse el a megbízhatóságot.

GYIK

K: Egy többindítós trapézcsavar mindig gyorsabban mozog, mint az egyszeres indítású?
V:Lehet, mert a nagyobb ólom nagyobb lineáris utazást jelent fordulatonként. De a tényleges sebesség a motor fordulatszámának határértékeitől, a terheléstől és a rendszer dinamikájától függ. A fő előny a sebességcélok elérése alacsonyabb fordulatszámon – nem csak a maximális fordulatszám elérése.

K: A többindításos rendszerre váltás növeli a visszahatást?
V:A holtjátékot főként az anyák illeszkedése, kopása és az, hogy használják-e a holtjáték-gátló funkciókat. A többindításos tervezés nem indul el automatikusan nagyobb holtjátékot jelent, de a nagyobb munkaciklusok és sebesség felgyorsíthatja a kopást, ha figyelmen kívül hagyják a kenést és a beállítást.

K: A többszörös indítású trapézcsavar önzáró?
V:Nem feltétlenül. Az ólom növekedésével egyre valószínűbb a hátrahajtás. Ha az áramellátás nélkül való tartás kritikus fontosságú, kezelje ezt tervezési követelményként (fék, eltérő vezeték vagy biztonsági mechanizmus), nem pedig feltételezés.

K: Hogyan válasszam ki az indítások számát?
V:Kezdje a szükséges vezeték- és motorfordulatszám komfortzónájából. Ezután ellenőrizze a nyomatékot, a tartási viselkedést és a kritikus sebességhatárokat. A több indítás általában növeli az előnyt egy adott pályán, de ellenőrizni kell a rendszer biztonságát és stabilitását.

K: Mi a fontosabb az élettartam szempontjából – a menet geometriája vagy a kenés?
V:Mindkettő, de a kenés és az igazítás gyakran dönti el, hogy a jó tervezésből hosszú élettartamú kialakítás lesz-e. Még a legjobb csavar is gyorsan elkopik, ha kiszárad, rosszul van beállítva vagy szennyezett.

K: Mikor válasszak gömbcsavart helyette?
V:Ha az alkalmazás nagyon nagy hatékonyságot, finom pozicionálást és minimális holtjátékot igényel nagyobb pontosság mellett, a golyóscsavarok lehetnek a legmegfelelőbbek – feltéve, hogy környezete és karbantartási terve támogatja őket.

Következő lépések

Ha a jelenlegi hajtómű túl lassú, túl zajos, vagy a kelleténél korábban elhasználódik, aTöbbindítású trapézcsavarlehet a legegyszerűbb módja annak, hogy feloldja a gyorsabb utazást anélkül, hogy a gépet karbantartási projektté alakítaná. Ossza meg terhelését, löketét, célsebességét, munkaciklusát és környezeti adatait, és mi segítünk leszűkíteni az optimális specifikációt.

Készen áll a teljesítmény növelésére anélkül, hogy a megbízhatóságon haragudna? Vegye fel velünk a kapcsolatothogy megvitassák pályázatát, és hozzájuk illő csavaros-anyás megoldást kapjanak következő építéséhez vagy utólagos felszereléséhez.
