Miért válasszon trapéz alakú vezetőcsavart a praktikus, megbízható lineáris mozgáshoz?

2026-01-07 0 Hagyj üzenetet

Cikk kivonat

Ha valaha is volt dolgod zajos hajtóművekkel, következetlen elhelyezéssel, korai elhasználódással vagy a „mystweetspot-is-soha nem helyes” karbantartási ütemtervekkel, Ön már tudja, milyen rejtett költségekkel jár a rossz meghajtómechanizmus kiválasztása. ATrapéz alakú ólomcsavargyakran a legkiegyensúlyozottabb választ, ha a vásárlóknak kiszámítható teljesítményre, szabályozható költségekre és egyszerű gyártásra van szükségük – különösen mérsékelt sebesség és terhelés esetén.

Ez az útmutató a vásárlók valódi fájdalmas pontjaira összpontosít: méretezés, amely nem lépi túl a költségvetést, a visszahatás minimalizálása túlzott tervezés nélkül, kiválasztás anyagok és anyák típusai a hosszú élettartam érdekében, és elkerülhetőek a gyakori beépítési hibák, amelyek bekötést és idő előtti meghibásodást okoznak. Ön is kap egy egyszerű specifikációs ellenőrzőlista, amelyet átadhat a beszállítónak, így az első alkalommal megkapja a megfelelő csavart és anyát.

A leggyakoribb fájdalompont Visszacsapás és következetlen ismételhetőség

Leginkább figyelmen kívül hagyott tényező Elcsúszás és rossz anyatámasz

A legjobb használati eset Költséghatékony, tartós lineáris mozgás

Tartalomjegyzék

Vásárlói fájdalompontok és gyorsjavítások
A teljesítményt elősegítő alapfogalmak
Kiválasztási ellenőrzőlista és méretezési logika
Anyagok, felületkezelések és anyák
Visszahatás, hatékonyság és pozicionálási stratégiák
Telepítés és karbantartás, amely megakadályozza a hibákat
Trapéz vs golyós csavar vs öv
Gyakorlati specifikációs sablon
GYIK
Következő lépések

Vázlat

Határozza meg, mi teszi hasznossá a trapézmenet-geometriát az ipari mozgásrendszerekben.
Fordítsa le a gyakori vásárlói panaszokat tervezési és kiválasztási műveletekké.
Végezzen lépésről lépésre a csavar átmérőjére, a vezeték- és anyapárosításra vonatkozó ellenőrzőlistát.
Mutasson olyan anyagokat és anyákat, amelyek megfelelnek a poros, nedves, forró vagy nagy ciklusú környezetnek.
Hasonlítsa össze az alternatívákat, hogy belsőleg igazolja a választást, és elkerülje a túlfizetést.
Adjon meg egy világos specifikációs sablont és egy vevőre kész GYIK-ot a gyorsabb árajánlattétel érdekében.

Vásárlói fájdalompontok és gyorsjavítások

Ha a jelenlegi rendszere meghibásodik, általában előre látható módon meghibásodik.Íme a leggyakoribb problémák és az első korrekciós lépés, amely valóban segít.

A holtjáték „hanyagnak” érzi a pozicionálást→ Használjon olyan holtjáték-gátló anyát, előfeszített kettős anyát vagy olyan szabályozott hézagot, amely megfelel a pontossági célnak.
Megkötés vagy hirtelen nyomatékcsúcsok→ Ellenőrizze a beállítást, szerelje fel a megfelelő végtámasztékokat, és győződjön meg arról, hogy az anyaház nem kényszerít oldalirányú terhelést.
Gyors kopás vagy fémpor→ Ellenőrizze a kenési tervet, vegye figyelembe a bronz/polimer anyákat, és kerülje el a burkolatok vagy ablaktörlők szennyeződését.
Zaj és rezgés→ Csökkentse a habverést a csavar átmérőjének növelésével, közbenső támasz hozzáadásával vagy a forgási sebesség csökkentésével vezetékválasztással.
Túl lassú vagy túl nagy motorterhelés→ Tekintse meg újra az elővezetést/emelkedést, a szükséges sebességet és a hatékonysággal kapcsolatos feltételezéseket; A trapézrendszerek optimalizálhatók, de nem találgatással.

A trapéz hajtás egyik legfontosabb előnye, hogy megbocsát a valós ipari környezetekben. Kosz, sokkoló terhelés vagy alkalmi helytelen használat esetén része a történetnek, egy jól megválasztottTrapéz alakú ólomcsavaregyszerű karbantartással stabil és működőképes maradhat igényes precíz karbantartást.

A teljesítményt elősegítő alapfogalmak

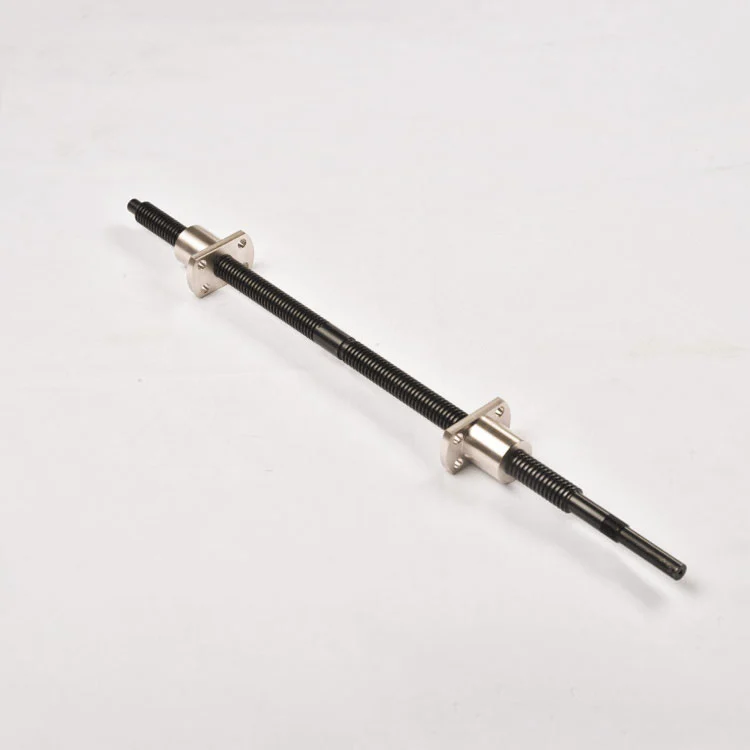

A Trapéz alakú ólomcsavarerőátvitelre tervezett trapéz alakú menetprofilt használ. A geometria erős teherhordó felületek és praktikus kompromisszum a tartósság, a gyárthatóság és a mozgásszabályozás között. Számos ipari termékhez – felvonókhoz, beállítók, kapuk, automatizálási szerelvények, orvosi keretek, csomagoló berendezések – ez a menetforma továbbra is jó választás, mert kiszámíthatóan viselkedik.

Ólom és szurok: A menetemelkedés a menetcsúcsok közötti távolság; Az ólom a fordulatonkénti utazás. A többszörös indítócsavarok növelik a vezetést (gyorsabb haladást) anélkül, hogy megváltoztatnák a menetemelkedést.
Önzáró hajlam: A trapéz hajtások bizonyos terhelések mellett ellenállnak a hátrahajtásnak, ami hasznos a függőleges emelés és a biztonság szempontjából.
Hatékonyság: Általában alacsonyabb, mint a golyóscsavaroknál, de gyakran elfogadható mérsékelt sebességeknél és munkaciklusoknál – különösen akkor, ha a robusztusság többet jelent, mint a csúcshatékonyság.
Betöltés iránya: Sok alkalmazás elsősorban axiális terhelés; az oldalsó terheket vezetőkkel kell kezelni, nem a csavar/anya érintkezőjénél.

A „legjobb” megoldás nem mindig a legnagyobb hatékonyság – ez az, amelyik együtt teljesíti a pontossági, élettartam-, zaj-, költség- és szállítási követelményeket. Pontosan ezért jelenik meg folyamatosan a trapéz alakú lehetőség a beszerzési listákon.

Kiválasztási ellenőrzőlista és méretezési logika

A legtöbb beszerzési probléma a hiányzó bemenetekből adódik. Mielőtt árajánlatot kér, rögzítse alább a legfontosabb tudnivalókat. Ez csökkenti az újratervezési ciklusokat és segít a beszállítók a megfelelő konfigurációt ajánlják az általános helyett.

Ön által megadott bemenet	Miért számít	Gyakori hiba
Szükséges út, sebesség és munkaciklus	Meghatározza a vezeték kiválasztását, a hőt, a kopási sebességet és a motor méretét	A sebesség megadása munkaciklus nélkül, ami később túlmelegedést okoz
Axiális terhelés (statikus és dinamikus)	Beállítja a menetméretet, az anya hosszát és az anyagpárosítást	A lökésterhelés vagy a legrosszabb függőleges terhelés figyelmen kívül hagyása
Szerelési mód és végtámasz	Szabályozza az elhajlást, a korbácsot és az igazítási stabilitást	Hagyjuk a csavart „lebegni”, és elvárjuk a pontosságot
Környezet (por, víz, vegyszerek, hőmérséklet)	Irányítja az anyagot, a bevonatot, az anyaválasztást, a kenést	Szénacél kiválasztása korrozív burkolatban
Backlash cél és ismételhetőség szükséges	Meghatározza az anya típusát (standard vs holtjáték elleni védelem vs előfeszítés)	„Nagy pontosság” kérése numerikus tűrés nélkül

Gyakorlati ökölszabály: ha nagyon nagy sebességre és rendkívül alacsony súrlódásra van szüksége, akkor egy golyóscsavar nyerhet. Ha szüksége van egy stabil igáslóra, amely túléli napi használatú és könnyen szervizelhető, aTrapéz alakú ólomcsavargyakran jobb összértéket biztosít.

Gyors vásárlói ellenőrző lista, amelyet bemásolhat az ajánlatkérésébe:

A menet megjelölése (példa: Tr 20×4), hossza és effektív útja
Vezetési igény (egy vagy több indítás) és cél lineáris sebesség
Végmegmunkálási részletek (csapágyfészkek, kulcshornyok, lapok, menetek)
Anya típusa (standard, karima, holtjáték-gátló, kettős anya) és rögzítési korlátok
Anyag- és felületigény (korróziós és kopási elvárások)
Holtjáték/hézagcél és ismételhetőségi elvárás

Anyagok, felületkezelések és anyák

Az anyagok nem csak „acél kontra rozsdamentes”. A terepen a helytelen párosítás zajt, kopást, korróziót vagy gyakori cserét eredményez. A megfelelő párosítás unalmassá válik – a legjobb módon.

Összetevő	Gyakori lehetőségek	Mikor válasszunk
Csavar anyaga	Szénacél, ötvözött acél, rozsdamentes acél	Szén/ötvözet a szilárdság és a költség érdekében; rozsdamentes a korróziónak kitett környezetekhez
Felületkezelés	Fekete-oxid, nitridálás, krómozás, horganyzás	Nitridálás/króm a kopáshoz; cink alapvető korrózióvédelemhez; környezet alapján válasszon

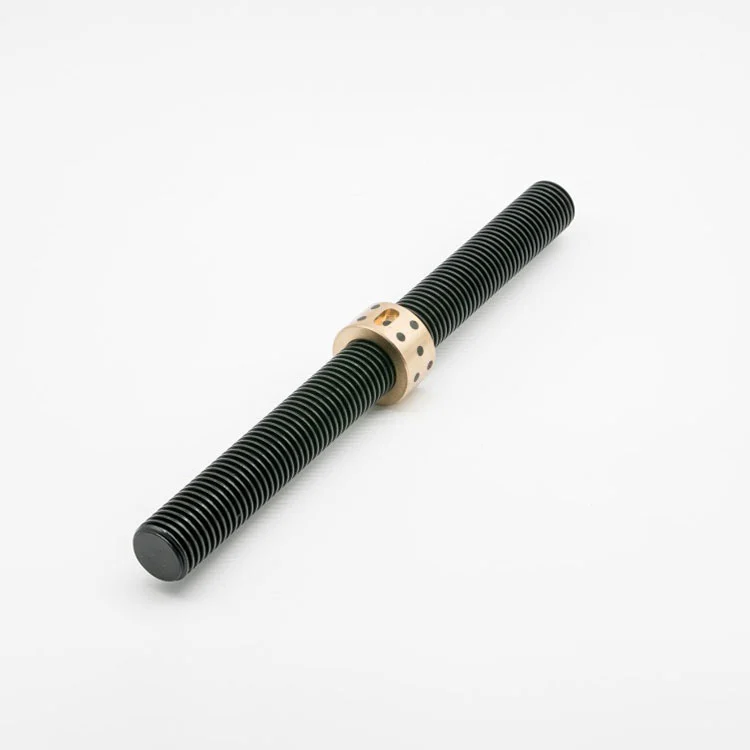

Anyaga anya	Bronz, acél, műszaki polimer	Bronz a tartósságért; polimer az alacsony zajszint és tisztább futás érdekében; acél speciális nagy terhelésű kivitelekhez
Védő tartozékok	Ablaktörlők, fújtatók, burkolatok, zsíros szerelvények	Poros környezet, koptató részecskék vagy kültéri berendezések

A dió kiválasztásánál a „papíron jó” „jó a gépben” lesz. Ha szennyeződésre számít, egy polimer anyát megfelelő vezetéssel és burkolatokkal csökkentheti a zajt és egyszerűsítheti a kenést. Ha nagy terhelésre és hosszú élettartamra számít, a bronz klasszikus párosítás. A cél nem a tökéletesség, hanem az stabil teljesítmény kezelhető karbantartással.

Visszahatás, hatékonyság és pozicionálási stratégiák

A holtjáték a csavar és az anya közötti kis hézag, amely lehetővé teszi a sima mozgást és a hőtágulást – de rázkódást is okozhat. ismételhetőség és egyenetlen kopás. A trükk a környezetében megbízhatóan fenntartható legkisebb visszacsapás kiválasztása.

A holtjáték szabályozásának általános módjai trapéz alakú rendszerekben:

Visszacsapásgátló anya: Gyakran használ osztott kialakítást vagy rugós funkciót a távolság felvételére; irányváltásokhoz és szerény pontosságú célokhoz jó.
Előfeszített kettős anya: Két anya egymáshoz igazítva; erősebb vezérlés, gyakran használják a jobb ismételhetőség érdekében.
Vezetett tengelyes kialakítás: Hagyja, hogy a lineáris vezetők kezeljék az oldalsó terheket; a csavar az axiális hajtásra összpontosít, javítva a simaságot és az élettartamot.

A hatékonyság az, amit a vásárlók alábecsülnek. ATrapéz alakú ólomcsavaráltalában alacsonyabb hatásfokkal működik, mint a golyóscsavar, Ez azt jelenti, hogy a motornak nagyobb nyomatékra van szüksége ugyanazon tolóerőhöz. De cserébe gyakran kap egy egyszerűbb rendszert, amely ellenáll a hátrahajtásnak és tolerálja valós por és kezelés. Függőleges emelésnél ez biztonsági és költségelőnyt jelenthet.

Ha a pozicionálás a legfontosabb, ne próbálja meg egyedül a csavarral „megoldani a pontosságot”. Párosítsa a csavart megfelelő csapágyakkal, merev anyás rögzítéssel és stabil vezetők. A pontosság a rendszer tulajdonsága, nem egy részből álló vásárlás.

Telepítés és karbantartás, amely megakadályozza a hibákat

Sok korai meghibásodás, amelyet a „rossz minőségnek” okoltak, valójában telepítési problémák. A trapézhajtások erősek, de nem élvezik, ha rákényszerítik őket kompenzálja a rossz beállítást.

Nagy hatású telepítési szokások:

Használjon megfelelő végcsapágyakat/tartóelemeket, és kerülje a konzolos kialakításokat a hosszú fesztávra.
Győződjön meg arról, hogy az anyaház egy vonalban van, és nem fejt ki oldalsó terhelést a menetre.
Ellenőrizze a párhuzamosságot a csavar tengelye és a vezetősínek között; A kötés gyakran kis geometriai eltérésként kezdődik.
Válasszon olyan kenést, amely megfelel a hőmérsékletnek és a sebességnek, és tartsa egyenletesen.
Ha koptató por vagy forgács van jelen, adjon hozzá védelmet (burkolatok/harangok).

A karbantartás egyszerű lehet: tisztítsa meg, kenje be, ellenőrizze a kopást, és ellenőrizze, hogy nincs-e laza a rögzítés. Ha az alkalmazás folyamatosan fut, vagy kemény környezetben, építsen be egy alapvető szervizintervallumot az SOP-okba. Ez az egyetlen szokás önmagában gyakran megduplázza az élettartamot.

Trapéz vs golyós csavar vs öv

A vásárlók gyakran elakadnak egy „frissítési spirálban”. Ez az összehasonlítás segít a tényleges felhasználási esetnek megfelelő tervezési szint igazolásában.

Meghajtó típusa	Erősségek	Kompromisszumok
Trapéz alakú ólomcsavar	Tartós, költséghatékony, praktikus sok rakományhoz, könnyebben szervizelhető, ellenáll a hátrahajtásnak	Alacsonyabb hatásfok, sebességkorlátozások hosszú fesztávokon, holtjáték-kezelés szükséges a szűk pozicionáláshoz
Golyós csavar	Nagy hatásfok, nagyobb sebességpotenciál, alacsony súrlódás, erős ismételhetőség	A magasabb költségek, a szennyeződésekre érzékenyebbek tisztább környezetet és védelmet igényelnek
Szíj/lánc	Nagyon gyors utazás, hosszú löketek, könnyű rendszerek	Nyújtás, kisebb merevség, eltérő karbantartási profil, kevésbé alkalmas nagy tolóerőhöz lassú sebességnél

Ha olyan berendezéseket épít, amelyek nap mint nap minimális felhajtással működnek, akkor gyakran a trapéz alakú lehetőség a „csendes győztes”, mert csökkenti a a beszerzés, a megmunkálás és a szerviz bonyolultsága. Ez egy nagy oka annak, hogy sok ipari csapat folyamatosan meghatározza aTrapéz alakú ólomcsavarmég akkor is, ha léteznek trendibb megoldások.

GYIK

A trapéz alakú vezérorsó alkalmas függőleges emelésre?

Igen, általában emelésre és elhelyezésre használják. Sok konstrukció hasznos ellenállást biztosít a hátrahajtással szemben, és a menet geometriája is jó erőátvitelre alkalmas. A biztonság szempontjából kritikus emeléshez ellenőrizze a rakomány helyzetét, alkalmazzon megfelelő fékezési/reteszelő intézkedéseket, és ne hagyatkozzon a egyedül a súrlódás.

Hogyan csökkenthetem a visszavágást anélkül, hogy a projektet átterveznék?

Kezdje egy holtjáték-gátló anyával vagy egy kettős anyával. Győződjön meg arról is, hogy a vezetők kezelik az oldalsó terheket; a visszacsapás gyakran rosszabb, ha a tengely van hajlítás vagy kötés. Ha a környezet szennyezett, válasszon olyan kialakítást, amely megtartja a teljesítményt még akkor is, ha a kenés és a szennyeződések eltérőek.

Melyik anya a jobb a hosszú élettartamhoz?

A bronz bizonyítottan tartós választás számos ipari körülmény között. A mérnöki polimerek csökkenthetik a zajt és tisztábban működnek bizonyos beállításokban. A legjobb megoldás a terheléstől, a sebességtől, a hőmérséklettől és a szennyeződéstől függ. Illessze az anyagot működési valóságához, ne csak egy katalógustáblázathoz.

Gyorsan futhatok trapézcsavart hosszú löketekhez?

Megteheti, de figyelembe kell vennie az ostort, a támogatási stratégiát és a hőt/kopást. A hosszú, karcsú csavarok magas fordulatszámon vibrálhatnak. A megoldások közé tartozik az a nagyobb átmérő, köztes támasztékok hozzáadása, fordulatszám csökkentése vezetékválasztással, vagy más hajtástípus használata nagyon hosszú, nagy sebességű utazáshoz.

Milyen információkat kell küldenem a pontos árajánlathoz?

Menet megnevezés, hossz, effektív út, terhelés (statikus/dinamikus), sebesség és munkaciklus, anya típusa/anyaga, holtjáték cél, környezet, és a végmegmunkálási részleteket. Ez a leggyorsabb módja annak, hogy olyan konfigurációt kapjon, amely illeszkedik a gépéhez, és elkerüli a meglepetéseket az összeszerelés során.

Következő lépések

Ha készen áll kiválasztani aTrapéz alakú ólomcsavaramely megfelel terhelési, sebességi és életciklus-céljainak, működjön együtt egy gyártóval akik támogatják a szabványos méreteket és az egyedi végmegmunkálást is.Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ellátja trapéz alakú ólomcsavarok és hozzáillő anyák praktikus ipari mozgásrendszerekhez, különféle környezetekhez és összeszerelési igényekhez szabott opciókkal.

Ossza meg löket, terhelés, sebesség és holtjáték céljait, és mi segítünk a megbízható konfiguráció gyors leszűkítésében – majd erősítse meg a részleteket egy tiszta rajz a gyártás előtt. Az árakkal és a műszaki támogatással kapcsolatbanlépjen kapcsolatba velünkma.
