Hogyan javíthatják az ultraprecíziós lineáris vezetők a pontosságot, a stabilitást és a megbízhatóságot a modern mozgásrendszerekben

Cikk összefoglaló: Ultra Precision Lineáris Vezetőkelengedhetetlenek olyan mozgásrendszerekhez, amelyek kivételesen pontos pozicionálást, sima haladást, nagy merevséget és hosszú távú ismételhetőséget igényelnek. A félvezető berendezésektől és a precíziós szerszámgépektől a robotikáig és az orvosi eszközökig a megfelelő lineáris vezető közvetlenül befolyásolhatja a megmunkálás minőségét, a berendezés stabilitását és az üzemeltetési költségeket. Ez a cikk elmagyarázza, hogyan működnek az ultraprecíziós vezetősínek, mely specifikációk számítanak leginkább, hogyan hasonlítják össze a precíziós minőségeket, és mit kell figyelembe venniük a vásárlóknak, amikor megbízható megoldást választanak egy professzionális gyártótól, mint pl.Maitu.

Tartalomjegyzék

• Miért fontosak az ultraprecíziós lineáris vezetők?
• Milyen műszaki jellemzők határozzák meg a nagy teljesítményű lineáris vezetőt?
• Hogyan befolyásolják a precíziós fokozatok és tűrések a teljesítményt?
• Mely anyagok és felületkezelések támogatják a hosszú távú pontosságot?
• Hol használják általában az ultra-precíziós lineáris vezetőket?
• Hogyan válasszuk ki a megfelelő lineáris vezetőt?
• Milyen minőségellenőrzésre számíthatnak a vásárlók?
• Gyakran Ismételt Kérdések
• Végső gondolatok

Miért fontosak az ultraprecíziós lineáris vezetők?

A modern automatizálásban a lineáris mozgás már nem egyszerűen egy alkatrész A pontból B pontba mozgatását jelenti. A félvezetőgyártás, a precíziós ellenőrzés, a CNC megmunkálás, a robotika és az orvosi berendezések gyakran megismételhető mozgást igényelnek rendkívül kis eltérésekkel. Ezekben az alkalmazásokban már néhány mikrométer geometriai hiba is befolyásolhatja a termék minőségét, az összeszerelés pontosságát vagy a mérési eredményeket.

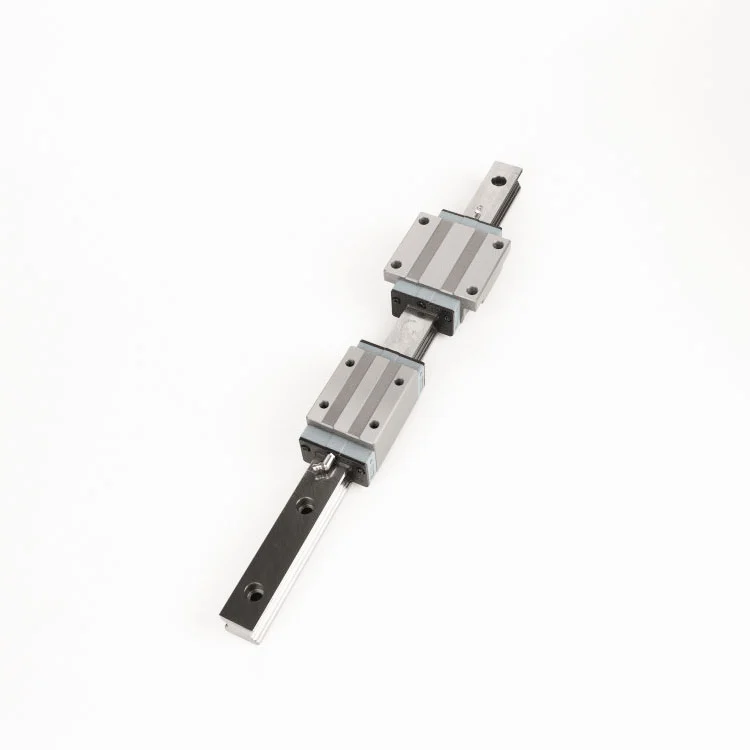

Az Ultra Precision Linear Guides szabályozott gördülési interfészt biztosít a vezetősín és a kocsi között. Optimalizált versenypálya-geometriájuk, gondosan csiszolt rögzítési felületeik és ellenőrzött gyártási tűréseik segítenek minimalizálni a nem kívánt vibrációt, a helyzetváltozást és a mechanikai játékot.

A Maitu lineáris mozgású termékeket fejleszt az igényes ipari alkalmazásokhoz, és több mint 12 éves tapasztalattal rendelkezik a precíziós alkatrészgyártás és a kapcsolódó megoldások terén. A rendkívül precíziós vezetősíneket a merevség, a méretkonzisztencia, a terhelési teljesítmény és a hosszú távú megbízhatóság köré tervezték, így alkalmasak olyan rendszerekre, ahol a szokásos lineáris vezetők nem biztosítanak kellő pontosságot.

Az ultraprecíziós vezetők értéke ezért nem korlátozódik a mérettűrésre. A geometriai pontosság, az anyagtulajdonságok, az előfeszítési viselkedés, a telepítés minősége, a kenés, a tömítés és a minőségellenőrzés kombinációja határozza meg a valós mozgásteljesítményt.

Milyen műszaki jellemzők határozzák meg a nagy teljesítményű lineáris vezetőt?

A precíziós lineáris vezetőt teljes mozgáskomponensként kell értékelni, nem pedig egyetlen pontossági szám alapján. Számos műszaki jellemző együttesen határozza meg a teljesítményét.

Négypontos érintkezés és terheléselosztás

Az optimalizált versenypálya-struktúra több érintkezési pont között képes elosztani az alkalmazott terhelést. Ez segít a vezetőnek hatékonyabban kezelni a radiális erőket, az oldalirányú erőket és a nyomatékos terheléseket, különösen a többtengelyes berendezésekben.

Precíziós köszörülési felületek

A talajpályák és a rögzítési felületek hozzájárulnak a kocsi simább haladásához és a jobb méretkonzisztenciához. A Maitu körülbelül Ra 0,4–0,8 μm felületi kiképzésű talajpályákat ír elő az ultraprecíziós sorozathoz.

Magas merevség

A merevség különösen fontossá válik, ha a vezető megtámasztja a nehéz szerszámokat, vágóerőket, ellenőrző modulokat vagy többtengelyes mechanizmusokat. A merev vezetőpálya segíthet csökkenteni a deformációt és megőrizni a helyzet stabilitását munkaterhelés alatt.

Megbízható tömítés és kenés

A szennyeződés komoly gondot okoz a lineáris mozgású rendszerekben. Az integrált többlabirintusos tömítések segíthetnek megakadályozni, hogy a szennyeződések elérjék a gördülő elemeket és a futópályákat. Az opcionális kenési megoldások tovább csökkenthetik a karbantartási igényeket a hosszabb működés során.

• Stabil és egyenletes lineáris mozgás
• Nagy terhelési és nyomatékos terhelési képesség
• Csökkentett vibráció utazás közben
• Ellenőrzött szerelési és futási pontosság
• Por és külső szennyeződések elleni védelem
• Hosszabb karbantartási intervallumok megfelelő kenés esetén

Hogyan befolyásolják a precíziós fokozatok és tűrések a teljesítményt?

A precíziós fokozat határozza meg, hogy a kritikus méreteket és geometriai jellemzőket milyen szigorúan szabályozzák. Több párhuzamos sínt vagy koordinált tengelyt magában foglaló alkalmazásoknál a vezetőpályák közötti összhang különösen fontos, mivel a telepítés és az üzemeltetés során kis méretkülönbségek halmozódhatnak fel.

Például a Maitu gyártási adatai számos precíziós fokozatot biztosítanak, köztük N, H, P, SP és UP. Az UP osztály a legmagasabb precíziós kategóriát képviseli a felsorolt ​​tartományban.

Megjegyzés: A feltüntetett értékek a magassági és szélességi ráhagyás gyártási paraméterei (△H és △W), és az adott útmutató konfigurációjával és alkalmazási követelményeivel együtt kell értékelni őket.

A szinkronizált mozgást igénylő rendszerek esetében a nagyobb pontosságú fokozat kiválasztása nagyobb méretkonzisztenciát biztosíthat. A legmagasabb minőség azonban nem automatikusan a legjobb választás minden géphez. A vásárlóknak egyensúlyban kell tartaniuk a kívánt pontosságot, a terhelést, a sínhosszt, a telepítési feltételeket, a működési környezetet és a projekt teljes költségét.

Mely anyagok és felületkezelések támogatják a hosszú távú pontosságot?

Az anyagválasztás közvetlenül befolyásolja a keménységet, a kopásállóságot, a méretstabilitást és az élettartamot. A magas széntartalmú krómozott csapágyacélt, például a SUJ2-vel egyenértékű anyagot széles körben használják igényes gördülő érintkező alkatrészekhez, mivel megfelelő hőkezelés után nagy keménységet érhet el.

A Maitu rendkívül precíziós lineáris vezetősorozata nagy széntartalmú krómozott csapágyacélt használ, amelynek keménysége körülbelül 58–62 HRC. A precíziós köszörülésű versenypályák és az ellenőrzött hőkezelés segít stabil érintkezési felület kialakításában a folyamatos működéshez.

Az alkalmazási környezettől függően felületkezelések is szóba jöhetnek. A fekete-oxid és az elektromos nikkelezés további védelmet nyújthat a felületnek, és hasznos lehet, ha a korrózióállóság vagy a környezeti tartósság fontos szempont.

• Alapanyag:Magas széntartalmú króm csapágyacél
• Keménység:Körülbelül 58–62 HRC
• Versenypálya cél:Körülbelül Ra 0,4-0,8 μm
• Választható védelem:Fekete-oxid vagy elektromos nikkelezés

Hol használják általában az ultra-precíziós lineáris vezetőket?

Minél szigorúbbak a mozgási követelmények, annál nagyobb a nagy pontosságú vezetőpálya potenciális értéke. Ezek az alkatrészek különösen fontosak, ha a berendezésnek meg kell ismételhető pozíciót tartania folyamatos mozgás vagy külső terhelés kezelése közben.

Félvezető berendezések

Az ostyakezelő, ellenőrző, adagoló és csomagoló berendezések fokozottan ellenőrzött mozgást igényelhetnek. A stabil lineáris vezetés segít a pozicionáló rendszereknek megőrizni az ismételhetőséget és csökkenteni a nem kívánt vibrációt.

Precíziós szerszámgépek

A CNC és más nagy pontosságú megmunkáló berendezések merev mozgású alkatrészektől függenek a vágási pontosság és az ismételhető szerszámpozícionálás támogatása érdekében.

Ipari robotika

A robotrendszerekkel használt lineáris tengelyek változó terheléseket és összetett mozgási mintákat tapasztalhatnak. Az erős nyomaték-terhelési kapacitás segíthet a stabilitás megőrzésében többtengelyes konfigurációkban.

Precíziós mérőműszerek

A mérőberendezések különösen érzékenyek a mechanikai eltérésekre. A sima mozgás és a szabályozott geometriai tűrés segíthet csökkenteni a mérési hiba mechanikai forrásait.

Orvosi berendezések

Az orvosi gyártás és a precíziós műszerek gyakran megbízható pozicionálást, szabályozott mozgást és megfelelő felületvédelmet igényelnek. Az útmutató kiválasztásakor figyelembe kell venni mind a mechanikai teljesítményt, mind a környezeti követelményeket.

Hogyan válasszuk ki a megfelelő lineáris vezetőt?

Ha csak a meghirdetett precíziós osztálya alapján választunk vezetőpályát, az nem megfelelő kialakításhoz vezethet. Jobb megközelítés a teljes működési környezet és mechanikai követelmények értékelése.

1. Határozza meg a kívánt pozicionálási pontosságot:Határozza meg a célpontosságot, az ismételhetőséget és a megengedett geometriai eltérést.
2. Statikus és dinamikus terhelések kiszámítása:Vegye figyelembe a hasznos terhet, a gyorsulást, a vágóerőt, a nyomatéki terheléseket és a terheléseloszlást.
3. Ellenőrizze a sín hosszát:A hosszabb sínek tűrési követelményei eltérőek lehetnek, ezért a hosszúságot és a pontossági fokozatot együtt kell értékelni.
4. Értékelje a környezeti feltételeket:Vegye figyelembe a por, a páratartalom, a hőmérséklet, a korrozív anyagok és a tisztatér követelményeit.
5. Válassza ki a megfelelő kenést:A megfelelő kenés elengedhetetlen a súrlódás csökkentéséhez és az egyenletes gördülési teljesítmény fenntartásához.
6. Ellenőrizze a telepítés pontosságát:A rosszul megmunkált vagy rosszul beállított rögzítési felületet még egy rendkívül pontos vezető sem tudja kompenzálni.
7. Ellenőrzési dokumentáció kérése:A műszaki vizsgálati jelentések hasznos bizonyítékot szolgáltatnak arra vonatkozóan, hogy a szállított alkatrészek megfelelnek az elfogadott előírásoknak.

A szigorú követelményeket támasztó projekteknél a mérnököknek figyelembe kell venniük a kocsikonfigurációt, az előfeszítést, a szerelési módot, a sínpárhuzamot, a hajtásrendszer interakcióját és a várható szervizciklust a specifikáció véglegesítése előtt.

Milyen minőségellenőrzésre számíthatnak a vásárlók?

A precíziós alkatrészek mérhető minőség-ellenőrzést igényelnek, nem csupán vizuális ellenőrzést. A professzionális beszállítónak olyan eljárásokkal kell rendelkeznie, amelyek kiterjednek a nyersanyagokra, a hőkezelésre, a köszörülésre, a méretellenőrzésre, a működési teljesítményre és a végső ellenőrzésre.

A Maitu kijelenti, hogy gyártási folyamata ERP-alapú minőségi nyomon követést alkalmaz a magas széntartalmú krómtartalmú acél tárolásától a hőkezelésen, a precíziós csiszoláson és a végső ellenőrzésen át. Vezetői profilvetítésnek, zajkiértékelésnek és terhelésellenőrzésnek is alá vannak vetve, a megrendelésekhez mellékelt ellenőrzési dokumentációval.

Ez a megközelítés fontos az OEM-ek és a mérnöki csapatok számára, mert a nyomon követhető ellenőrzési adatok támogathatják a bejövő minőség-ellenőrzést, a projektdokumentációt és a hosszú távú karbantartási döntéseket.

A Maitu több mint 16 000 precíziós ólomcsavar és lineáris alkatrész specifikációjáról számol be, amelyeket Suzhou működésének kezdete óta fejlesztettek ki, valamint több mint 5 000 globális ügyfelet szolgált ki. Gyártási erőforrásai közé tartoznak a suzhoui és a dongguani létesítmények, amelyek mind a kis mennyiségi igényeket, mind a nagyobb gyártási megrendeléseket támogatják.

Gyakran Ismételt Kérdések

Mik azok az ultraprecíziós lineáris vezetők?

Az Ultra Precision Linear Guides nagy pontosságú lineáris mozgású alkatrészek, amelyeket olyan alkalmazásokhoz terveztek, amelyek szabályozott pozicionálást, sima haladást, nagy merevséget és következetes geometriai tűréseket igényelnek. Általában félvezető berendezésekben, precíziós szerszámgépekben, robotikában, mérőberendezésekben és orvosi gyártásban használják.

Miben különböznek az UP-grade lineáris vezetők a szabványos minőségektől?

Az UP-minőségű vezetősíneket a szabványos minőségeknél szűkebb méretkülönbséggel gyártják. Például a Maitu felsorolt ​​gyártási paraméterei 2 μm-es △H és △W ráhagyást mutatnak az 500 mm-ig terjedő UP fokozatú sínekre. A minőség tényleges alkalmassága a teljes gépkialakítástól és a szükséges pontosságtól függ.

Milyen anyagokat használnak általában nagy pontosságú lineáris vezetőkhöz?

A magas széntartalmú krómozott csapágyacélt általában az igényes lineáris mozgási alkalmazásokhoz választják, mivel hőkezelés után nagy keménységet és kopásállóságot érhet el. A Maitu SUJ2-vel egyenértékű, körülbelül 58–62 HRC keménységű anyagot határoz meg az ultraprecíziós sorozathoz.

Hogyan javítható a lineáris vezető élettartama?

A helyes beépítés, a megfelelő előfeszítés, a megfelelő kenés, a szennyeződés ellenőrzése, a megfelelő terheléselosztás és a rendszeres ellenőrzés mind hozzájárulnak az élettartamhoz. A lezárt vezetékek és a megfelelő felületkezelések további védelmet nyújthatnak a kihívásokkal teli működési környezetben.

Az ultraprecíziós vezetők alkalmasak tisztatéri vagy félvezető alkalmazásokhoz?

Akkor lehetnek megfelelőek, ha a vezető konfiguráció, a kenés, a tömítés, a felületkezelés és a tisztasági követelmények megfelelően illeszkednek az alkalmazáshoz. Érzékeny környezetek esetén a vásárlóknak meg kell beszélniük a szállítóval az anyagra, a bevonatra, a kenésre, a részecske-szabályozásra és az ellenőrzési követelményeket a rendelés előtt.

Végső gondolatok

Az ultraprecíziós lineáris vezetők kritikus szerepet játszanak azokban az alkalmazásokban, ahol a mozgás pontossága, merevsége, ismételhetősége és megbízhatósága közvetlenül befolyásolja a berendezés teljesítményét. A megfelelő megoldás kiválasztása többet igényel, mint a névleges precíziós minőségek összehasonlítása. Az anyagminőséget, a futópálya felületét, a terheléselosztást, a tömítést, a kenést, a beépítési feltételeket, az ellenőrzési eljárásokat és az alkalmazási követelményeket együtt kell figyelembe venni.

A precíziós lineáris mozgástechnológia terén szerzett több mint 12 éves tapasztalattal, széles termékportfólióval, részletes gyártási paraméterekkel és nyomon követhető minőség-ellenőrzési folyamatokkal a Maitu lineáris vezetőmegoldásokat kínál az igényes ipari alkalmazásokhoz. Ha CNC-berendezésekhez, félvezető gépekhez, robotikához, precíziós mérésekhez vagy orvosi gyártáshoz szükséges útmutatókat értékeli, tudjon meg többet az Ultra Precision Linear Guides éslépjen kapcsolatba velünkhogy megvitassák pontosságát, terhelését, sínhosszát, környezeti és testreszabási követelményeit.
