Hogyan biztosít egy trapézcsavar sima lineáris mozgást valódi gépekben?

Vázlat

• Határozza meg a valódi meghibásodási módot (sodródás, holtjáték, kötés, kopás, zaj, hő).
• Értsd meg, miért aTrapéz csavarA profil egyensúlyban tartja a terhelhetőséget, a gyárthatóságot és a stabilitást.
• Válasszon ólmot, átmérőt és végtámaszt a sebesség, a merevség és a habverés szabályozásához.
• Válassza ki az anya kialakítását és anyagát a súrlódás, a szennyeződés és a karbantartási határok kezelésére.
• Érvényesítse egy rövid ellenőrzőlistával, hogy a gyártási alkatrészek megfeleljenek a prototípusoknak.

Folyamatosan felbukkanó fájdalompontok

A vásárlók ritkán kezdik azzal, hogy „Szükségem van aTrapéz csavar.” Fejfájással kezdődnek: az emelőoszlop néhány millimétert lecsúszik egyik napról a másikra, a lineáris csúszda nem tud megismételni egy pozíciót, vagy az anya felforrósodik és nyikorogni kezd. Íme a leggyakoribb problémák – és azok, amelyekre általában utalnak.

• Hátravezetés vagy terheléseltolódás:Leállítod a motort, de a terhelés kúszik. Ez akkor fordulhat elő, ha az ólom túl agresszív, túl kicsi a súrlódás, vagy a rendszer vibrál/ütődik. Sok trapéz alakú rendszer képes ellenállni a hátrahajtásnak, de ez nem automatikus – a geometria számít.
• Visszacsapás, amely tönkreteszi a pozicionálást:Megfordítod az irányt, és egy pillanatig semmi sem mozdul. Ez a „halott sáv” lehet a különbség a zökkenőmentes automatizálás és az olcsónak tűnő termék között.
• Kötődés és egyenetlen mozgás:A csavar kézzel simának érzi magát, de összeszereléskor megtapad. Eltérés, elégtelen végtámasz, vagy az élterhelést nem tűrő anyaanyag gyakran az igazi bűnös.
• Gyors kopás és fekete por:A szárazonfutás nem megfelelő anyagpárral gyorsan elhasználódhat, különösen szennyeződés esetén. Néha létezik kenés – de nem megfelelő típusú, nem következetesen alkalmazzák, vagy elmosódnak.
• Zaj és hő sebességnél:A magasabb fordulatszám növeli a súrlódásos felmelegedést, és vibrációhoz vagy habveréshez vezethet. A 100 ford./perc sebességgel működő vezérorsó áttervezés nélkül 1000 ford./percnél meghibásodhat.

Milyen valójában a trapézcsavar

A Trapéz csavaregy trapéz alakú menetprofilú erőcsavar, amely a forgó mozgást lineáris mozgássá alakítja. A golyóscsavarokkal összehasonlítva a hatékonyságot általában az egyszerűségre, a robusztusságra és a könnyebb tehertartásra cseréli. Ez a kereskedelem pontosan olyan lehet, amit akarsz emelési, rögzítési, beállítási vagy mozgatási rendszerekben, ahol a „helyben marad” többet jelent, mint az ultraalacsony súrlódás.

Az ipari környezetben nem csak a szál alakja teszi praktikussá, hanem az ökoszisztéma: hozzáillő anyák (bronz, acél, polimerek), holtjáték-gátló megoldások, önkenő konstrukciók és rugalmas gyártási módszerek. Helyesen csinálták, aTrapéz csavarAz összeszerelés sok alkalmazáshoz költséghatékony, karbantartható és meglepően precíz lehet.

Kiválasztás alapjai, amelyek megakadályozzák a megbánást

Ha csak egy dologra emlékszik: ne válassza ki aTrapéz csavarcsak átmérő szerint. Válassza ki rendszerként: ólom (vagy menetemelkedés), hossz, anya kialakítása, anyagpárosítás, kenési terv és végtámasz.

• Ólom (utazás fordulatonként):A nagyobb vezeték gyorsabban mozog, de valószínűbb, hogy visszafelé hajt, és nagyobb terhelés mellett több hőt termel. A kisebb ólom javítja az irányíthatóságot és a tehertartást, de csökkenti a sebességet.
• Átmérő és mag szilárdsága:A nagyobb átmérő javítja a kihajlási ellenállást és a merevséget, ami hosszú fesztávok és nagy terhelések esetén fontos.
• Nem támogatott hosszúság és ütésveszély:A hosszú csavarok magas fordulatszámon korbácsolhatnak. Ha nagy hosszon gyorsaságra van szüksége, akkor lehet közbenső támaszték, különböző végcsapágy-elrendezések, vagy más mozgási megoldás.
• Üzemi ciklus:A szakaszos beállítás (néhány másodperc itt-ott) nagyon különbözik a folyamatos mozgástól. A folyamatos üzem jobb hőkezelést és kopási stratégiát igényel.
• Környezet:A por, a hűtőfolyadék, a tisztítószerek és a kültéri korrózió a legjobb választást a zárt védelem felé tolja el, rozsdamentes anyagok vagy polimer anyák.

Gyors kiválasztási mátrix

Használja ezt a táblázatot kiindulási pontként a kiválasztásáhozTrapéz csavarkonfigurációt. Nem helyettesíti a mérnöki számításokat, de távol tart a leggyakoribb csapdáktól.

A ténylegesen fontos anyafajták és anyagok

A csavar felkelti a figyelmet, de az anya gyakran meghatározza az élettartamot és a tapintást. ATrapéz csavarösszeszerelés esetén az anyaválasztás befolyásolja: súrlódás, zaj, holtjáték, szennyeződéstűrés, és mennyire elnéző a rendszer az eltolódások miatt.

• Bronz dió:Klasszikus választás a terhelhetőség és a kiszámítható kopás érdekében. Nagyszerű, ha kenni tudja és kordában tudja tartani a törmeléket.
• Acél anyák:Erős, de kevésbé megbocsátó, és gondos kenést és felületpárosítást igényelhet, hogy elkerülje az epedést.
• Műszaki műanyagok (nylon, POM, PEEK, kompozitok):Gyakran csendesebb, és minimális kenéssel tud működni. A megfelelő polimer nehéz körülmények között is megbirkózik; a nem megfelelő polimer terhelés hatására megkúszhat, vagy hő hatására meglágyulhat.

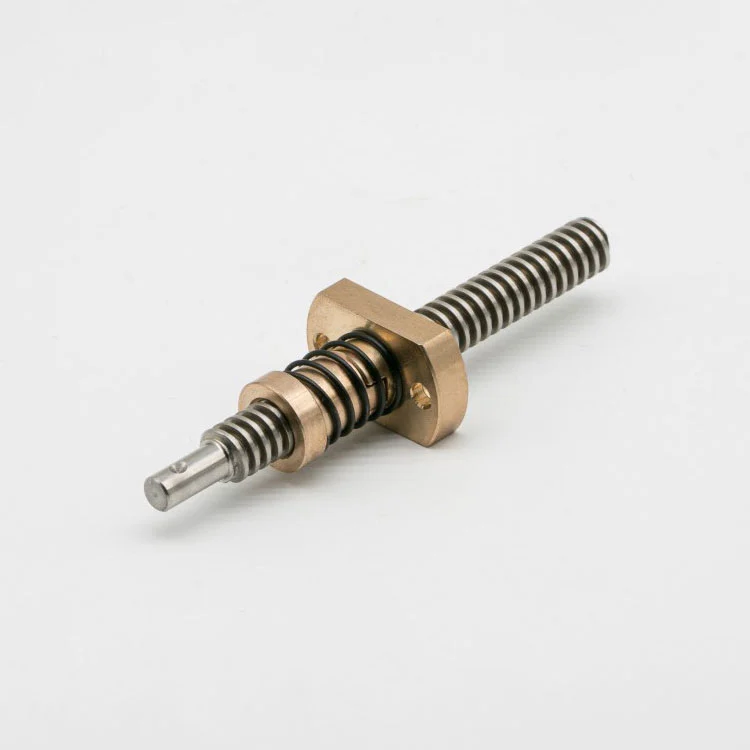

• Visszacsapásgátló anyák:Úgy tervezték, hogy csökkentse a távolságot és javítsa az irányváltásokat. Ideális, ha a pozicionálási minőség fontosabb, mint az ultraalacsony nyomaték.
• Olajmentes/önkenő anyák:Hasznos, ha a kenés nem praktikus, nem kívánatos vagy könnyen lemosható.

Integrációs ellenőrző lista: támasztékok, igazítás, kenés

Még a legjobbat isTrapéz csavarcsalódást okoz, ha a környező kialakítás gondatlan. Ezeken az integrációs pontokon sok projekt található csendesen meghibásodnak a prototípusról a gyártásra való méretezés során.

• Támogatási stratégia befejezése:Határozza meg, hogy melyik vége rögzített és melyik lebegő. A csapágyválasztás befolyásolja az axiális játékot, a merevséget és a zajt.
• Igazítás és szerelés:Az eltolódás drámaian növeli a súrlódást és a kopást. Használjon megfelelő házakat, megmunkálási referenciákat, és ne erőltesse az anyát a helyére az összeszerelés során.
• Kenési terv:Korán döntse el: zsír, olaj, szárazon futó polimer vagy lezárt megközelítés. „Később adjuk hozzá a kenést” általában ez lesz "Nem terveztünk helyet a kenéshez."
• Szennyeződés elleni védelem:A fújtatók, burkolatok, ablaktörlők, valamint a forgácsoktól és portól távoli elhelyezés megsokszorozhatja az élettartamot.
• Termikus viselkedés:A magasabb működési ciklusok hőt termelnek. A hő megváltoztatja a hézagokat, növeli a kopást, és meglágyíthat egyes polimereket.
• Visszavezetés ellenőrzése:Ha a „tartani kell, ha ki van kapcsolva” követelmény, érvényesítse valós terhelésekkel és valódi rezgéssel.

Minőségi kérdések, amelyeket fel kell tenni vásárlás előtt

Ha beszerzést végez aTrapéz csavar, a legokosabb lépés az, ha olyan kérdéseket teszünk fel, amelyek felfedik a folyamatirányítást. Az ár könnyen összehasonlítható; a következetesség nem. Ezek a kérdések megóvnak a kellemetlen meglepetésektől.

• Milyen tűréseket tud tartani az ólompontosság, az egyenesség és a menetforma tekintetében?Kérje a beszállító szabványos és választható osztályait.
• Hengerelt vagy darált?És mi az ellenőrzési módszer az egyes tételeknél?
• Milyen anyagpárokat ajánl a terhelésemhez, sebességemhez és környezetemhez?Egy jó beszállító megkérdezi a munkaciklust és a szennyeződést.
• Hogyan szabályozza a visszahatást?Szabványos hézag, választható illesztések vagy holtjáték-gátló kialakítások.
• Milyen felületkezelések állnak rendelkezésre?Különösen akkor, ha a korrózió vagy a kopás aggodalomra ad okot.
• Tud-e párként összeillesztett csavar-anya szerelvényeket szállítani?Az egyeztetés csökkenti a változékonyságot és időt takarít meg a hibakereséshez.
• Mi kell tőlem, hogy helyesen idézzek?Rajzok, löket, terhelés, sebesség, szerelés és „tartási pozíció” követelmények.

Ahol a Suzhou Maitu csavarrúd Manufacturing Co., Ltd. segíthet

Ha olyan beszállítót keres, aki támogatja a szabványos és az egyedi konfigurációkat is,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.a trapéz alakú vezérorsós megoldásokra összpontosít lineáris mozgáshoz és automatizálási felhasználási esetekhez – beleértve az olyan opciókat, mint a többindításos stílusok, páros csavar és anya ellátás és többféle anyaanyag-útvonal (például polimer alapú választások és visszacsapás elleni megközelítések).

A gyakorlatban ez azt jelenti, hogy tisztább módon közelítheti meg a beszerzést: ahelyett, hogy katalógusból választana ki egy csavart, és remélné, hogy az anya viselkedik, megadhatja teljesítménycélokat, és megkapja az ajánlott párosítást. Ez különösen akkor hasznos, ha a korlátozások közé tartozik a „nincs kenés”, „csökkentett holtjáték”, „speciális bronz” vagy „mérnöki műanyagok”, vagy amikor a projekt többszöri testreszabást igényel a változatok között.
