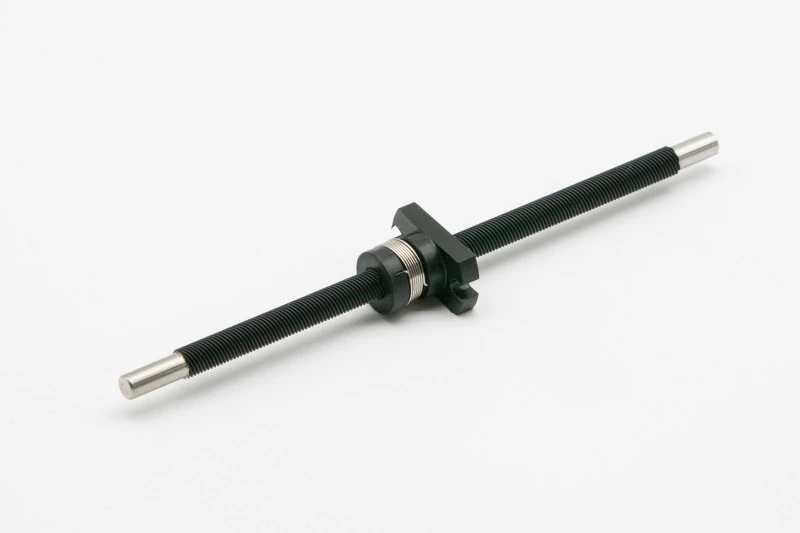

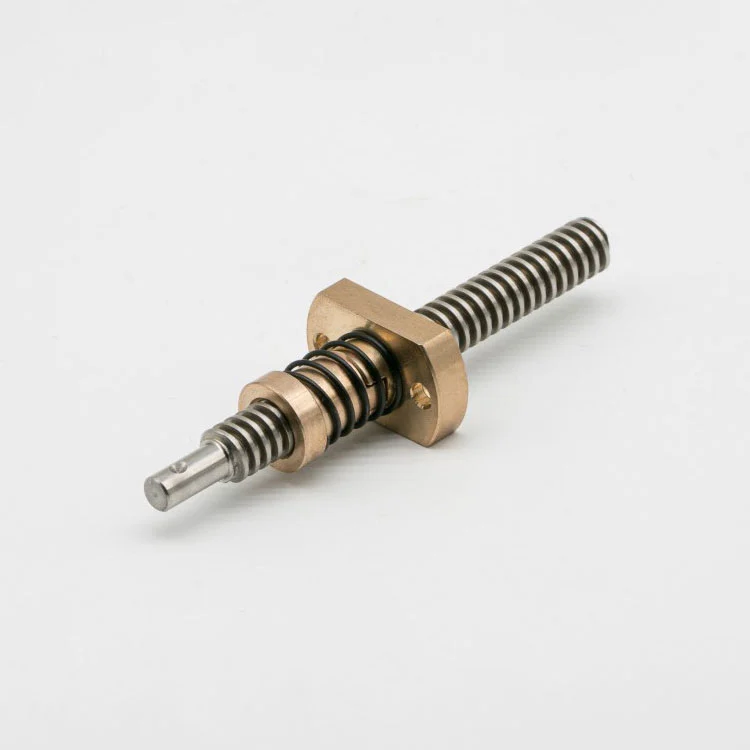

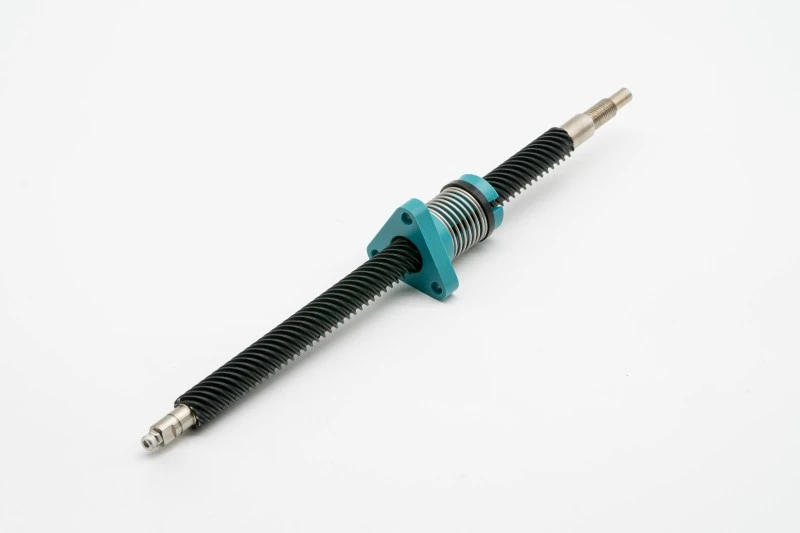

Visszacsapásgátló trapéz anya

Jellemzők és előnyök

A holtjáték-gátló trapéz anya meghatározó jellemzője, hogy teljes élettartama alatt nulla axiális holtjátékot képes fenntartani. Ezt olyan innovatív tervezési jellemzőkkel érik el, mint a rugós terhelésű mechanizmusok, a kettős anyás konfigurációk vagy a rugalmas elemek, amelyek folyamatosan kompenzálják a kopást és a hőingadozást. Ez a holtjáték precíz kiküszöbölése különösen kritikus az olyan alkalmazásokban, mint a CNC gépek, precíziós pozicionáló rendszerek, 3D nyomtató berendezések és mérőműszerek. Végül is a helyzetpontosság közvetlenül befolyásolja a működési minőséget.

Mindazonáltal, bár a holtjáték-gátló funkció biztosítja a pontosságot, egyedülálló mérnöki szempontokat vezet be. Az előfeszítő mechanizmust gondosan kalibrálni kell, hogy egyensúlyba kerüljön a hézag megszüntetése és a további súrlódás minimalizálása között. Holtjáték-gátló anyáinkat állítható előfeszítő rendszerekkel tervezték, amelyek lehetővé teszik a finomhangolást az adott alkalmazási követelményeknek megfelelően, biztosítva az optimális teljesítményt túlzott nyomatéknövekedés vagy gyorsított kopás nélkül.

Így a holtjáték-gátló tervezés és a megfelelő anyagok stratégiai kombinációja kiváló mozgásvezérlési megoldást hoz létre. Ha kopásálló bronzötvözetekből vagy műszaki műanyagokból gyártják, és precíziósan köszörült trapézcsavarokkal párosítják, a holtjáték-gátló anya kivételes pozicionálási pontosságot mutat, miközben zökkenőmentesen működik. Az igényes alkalmazásokhoz önkenő anyagokat vagy speciális felületkezeléseket alkalmazunk, hogy biztosítsuk az anya teljes élettartama alatt az egyenletes teljesítményt.

Miért válassza a Maitu visszacsapásgátló megoldásait precíziós rendszereihez?

A precíziós lineáris mozgásnál az axiális játék kiküszöbölése jelenti a különbséget a nagy teljesítményű rendszer és a hibás rendszer között.

Dinamikus kopáskompenzációs technológia:

A holtjáték elleni trapézanyák fejlett rugóterhelésű és rugalmas kompenzációs mechanizmusokat alkalmaznak. Ellentétben a szabványos anyákkal, amelyek kopás közben játékot fejlesztenek, a Maitu kialakítása folyamatosan egyenletes előfeszítést fejt ki, biztosítva a nulla tengelyirányú holtjátékot az alkatrész teljes élettartama alatt. Ez közvetlenül a 3D nyomtatók és CNC-berendezések kiváló pozíció-megismételhetőségét jelenti.

Szakszerűen kalibrált nyomaték mérleg:

Több mint 12 éves kutatás-fejlesztéssel a Maitu elsajátította az egyensúlyt a hézag kiküszöbölése és az alacsony nyomaték között. Finomhangoljuk az előfeszítést, hogy biztosítsuk a nagy reakcióképességet és a minimális szerkezeti deformációt anélkül, hogy gyorsuló kopást vagy túlméretezett motort igényelnénk.

Haladó anyagtudomány az alacsony súrlódáshoz:

Nagy teljesítményű anyagpárosításokat kínálunk, beleértve a kopásálló bronzötvözeteket és az önkenő műszaki műanyagokat (például PEEK és POM). A precíziós hengerelt csavarokkal párosítva ezek az anyagok jelentősen csökkentik a súrlódási együtthatót, lehetővé téve a karbantartásmentes működést olyan érzékeny környezetben, ahol a folyékony kenőanyagok nem választhatók.

Alkalmazás-specifikus testreszabás:

A több mint 16 000 gyártási tervből álló portfólióval a Maitu nem csak "gyári" alkatrészeket kínál. Testreszabjuk a menetprofilokat, a karimák alakját és az előfeszítési feszültséget az Ön speciális terhelési követelményei és a környezeti tényezők (hőingadozások vagy korrozív expozíció) alapján, amelyet ISO 9001 tanúsított minőségi rendszerünk támogat.

GYIK

1. Miben különbözik pontosság szempontjából egy holtjáték-gátló trapéz anya a szabványos anyától?

A szabványos trapéz alakú elrendezésben az anya elfordulásához szükség van egy "holtjátékra" vagy hézagra (általában 0,1–0,3 mm). A kétirányú mozgásoknál ez mozgáskiesést okoz. A Maitu holtjáték-gátló anyája hasított anyát vagy rugófeszítésű kialakítást használ, hogy fizikailag lezárja ezt a rést, lehetővé téve a nagy pontosságú pozicionálást, amely a drágább golyóscsavar-rendszerekkel vetekszik a könnyű és közepes terhelésű alkalmazásokban.

2. Beállítható-e a Maitu holtjáték-gátló anyáinak előfeszítése a különböző teherbírásokhoz?

Igen. Tisztában vagyunk vele, hogy minden alkalmazásnak van egy egyedi „édes pontja” a merevség és a súrlódás között. Mérnöki csapatunk állítható előfeszítési rendszereket tud biztosítani, vagy egyedi rugóállandókat tud kiválasztani az Ön dinamikus terhelési követelményeinek megfelelően. Ez biztosítja, hogy az anya kellően merev maradjon a pontossághoz, miközben fenntartja a Maitu által ismert sima, alacsony zajszintű működést.

3. Milyen előnyökkel jár a PEEK vagy a Bronze használata a holtjáték-gátló anyákhoz?

A választás a környezettől függ. A bronzötvözetek nagy teherbíró képességet és kiváló hőleadást biztosítanak az ipari gépek számára. Az olyan műszaki műanyagok, mint a PEEK, ideálisak az élelmiszeriparban, az orvostudományban vagy a félvezetőiparban, mivel önkenőek, könnyűek és vegyszerállóak. Mindkét lehetőséget biztosítjuk annak biztosítására, hogy az anya kopási jellemzői megfeleljenek a csatlakozócsavar felületkezelésének.

4. Hogyan biztosítja a Maitu a visszacsapás elleni teljesítmény következetességét tömeges megrendeléseknél?

A konzisztenciát saját fejlesztésű ERP rendszerünkön és szigorú tesztelésünkön keresztül kezeljük. A holtjáték-gátló trapézanyák minden tétele „betörési” szimuláción és nyomaték-konzisztencia teszten esik át. Mivel mi irányítjuk a teljes munkafolyamatot – a menethengerléstől a végső összeszerelésig a 10 gyártósoron keresztül –, garantálhatjuk, hogy az 1000. anya pontosan úgy működik, mint az első.
