A támasztóegység fix és támogatott oldala

A Maitu Fix és Supported Side támasztóegysége precíziós tervezésű, és elsősorban két különböző típusban érhető el: a fix oldalon és a támasztott oldalon, amelyek mindegyike meghatározott mechanikai funkciókat lát el a rendszeren belül. A tartóegységek konfigurációja alapvető szempont minden vezérorsós összeállításban, kritikus a működési stabilitás és a precíz lineáris mozgás elérése szempontjából.

Kérdés küldése

termékleírás

A Maitu gyár fix és támasztott oldalának támasztóegységének meghatározó jellemzője, hogy képes korlátozni a mozgást mind axiális, mind radiális irányban. Jellemzően egy pár szögérintkező csapágyat vagy egy mélyhornyú golyóscsapágyat foglal magában egy nyomócsapággyal kombinálva, amelyek együttesen szilárdan felveszik a csavar sugárirányú terheléseit és nyomóterheléseit. Ezt a konfigurációt úgy tervezték, hogy merev axiális rögzítést biztosítson, így nélkülözhetetlen alkatrész a nagy pontosságú pozicionálást és jelentős kétirányú tolóerők átvitelét igénylő alkalmazásokhoz.

Ezzel szemben a támasztóegység rögzített és alátámasztott oldalát az a képessége jellemzi, hogy lehetővé teszi a tengelyirányú lebegést, miközben radiális támogatást nyújt. Általában egyetlen mélyhornyú golyóscsapágyat vagy radiális perselyt alkalmaz, amely lehetővé teszi, hogy a csavartengely axiális irányban szabadon kitáguljon vagy összehúzódjon a hőváltozások miatt. Ez a speciális kialakítás kritikus fontosságú a hosszú csavarszerelvények termikus megnyúlásának kompenzálásához, megelőzve a veszélyes belső feszültségeket, a bekötést és az esetleges rendszerhibákat.

A fix és a támogatott oldal közötti választás azonban nem csupán választás, hanem szisztematikus tervezési döntés. A helytelen konfiguráció csökkent pontosságot, túlzott zajt és idő előtti csapágyhibát okozhat. Így ezeknek az egységeknek a megfelelő párosítása és pontos beállítása ugyanolyan kritikus, mint maga a csavar a teljes mozgásrendszer integritása szempontjából.

Érdekeltek vagyunk integrált csavaros és támasztóegység-megoldásokban. A támasztóegység fix és alátámasztott oldalát úgy tervezték, hogy megfeleljenek a trapéz és ACME csavarok specifikációinak.

Gyártási paraméterek

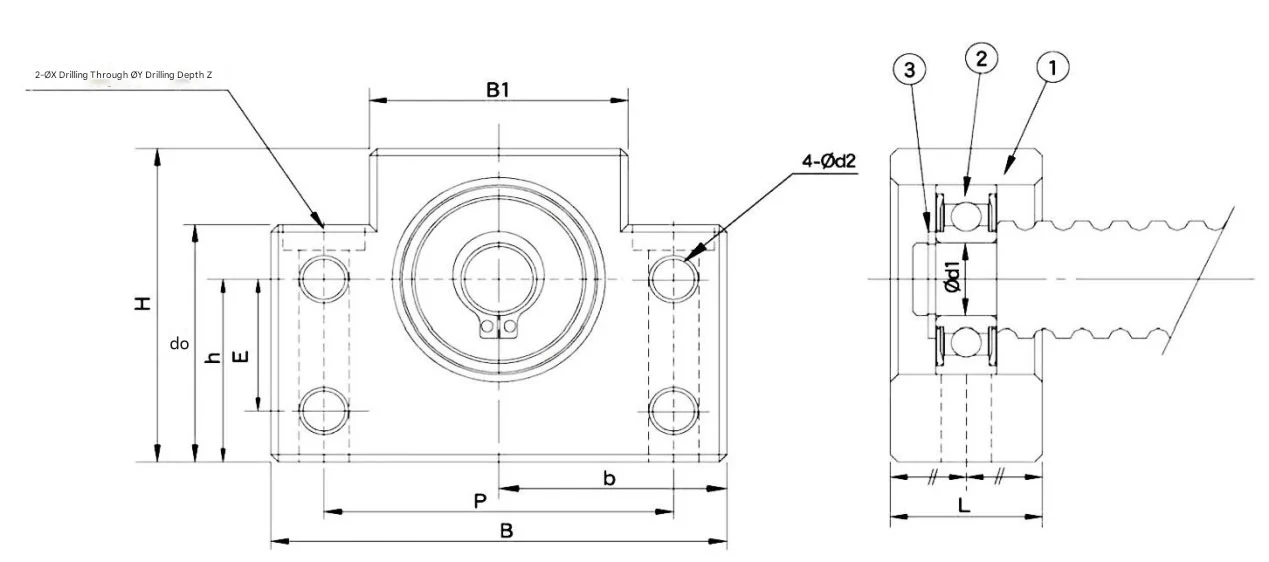

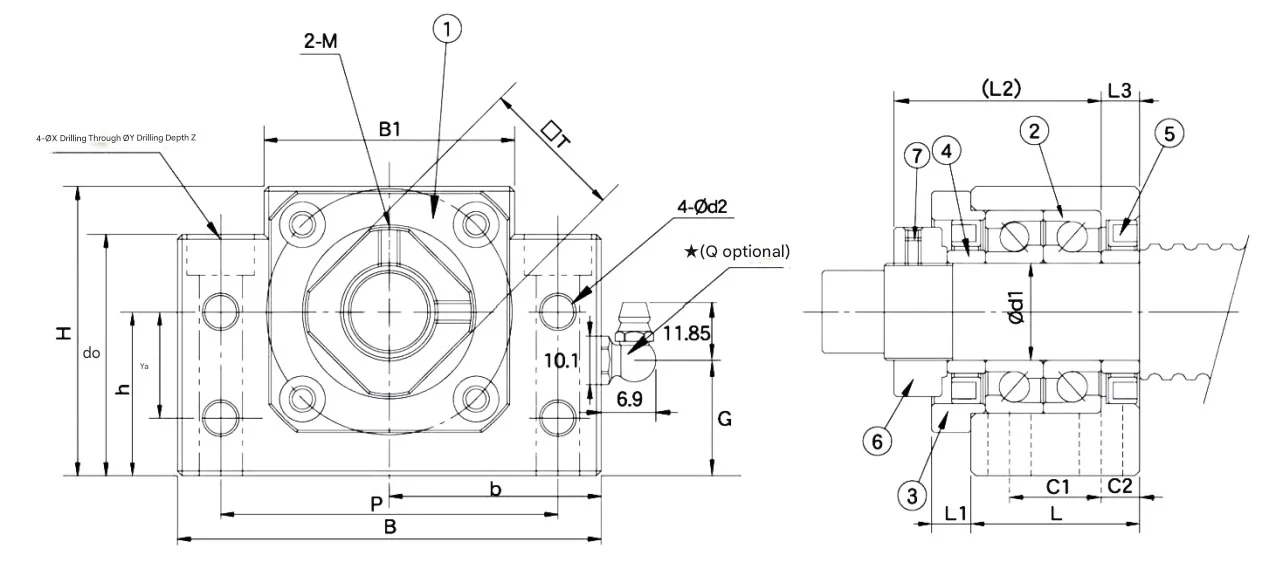

Fixoldalas MBK sorozat támogatási egysége

Modell	Átmérő	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Támogatási egység Támogatási oldal MBF sorozat

Modell	Átmérő	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

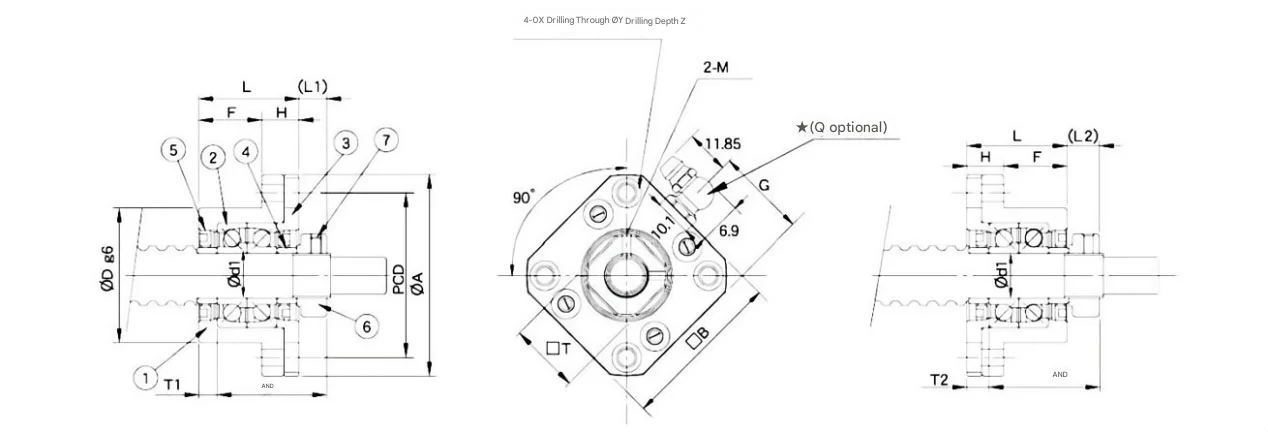

Támogató egység fix oldalas MFK sorozat

Modell	Átmérő	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

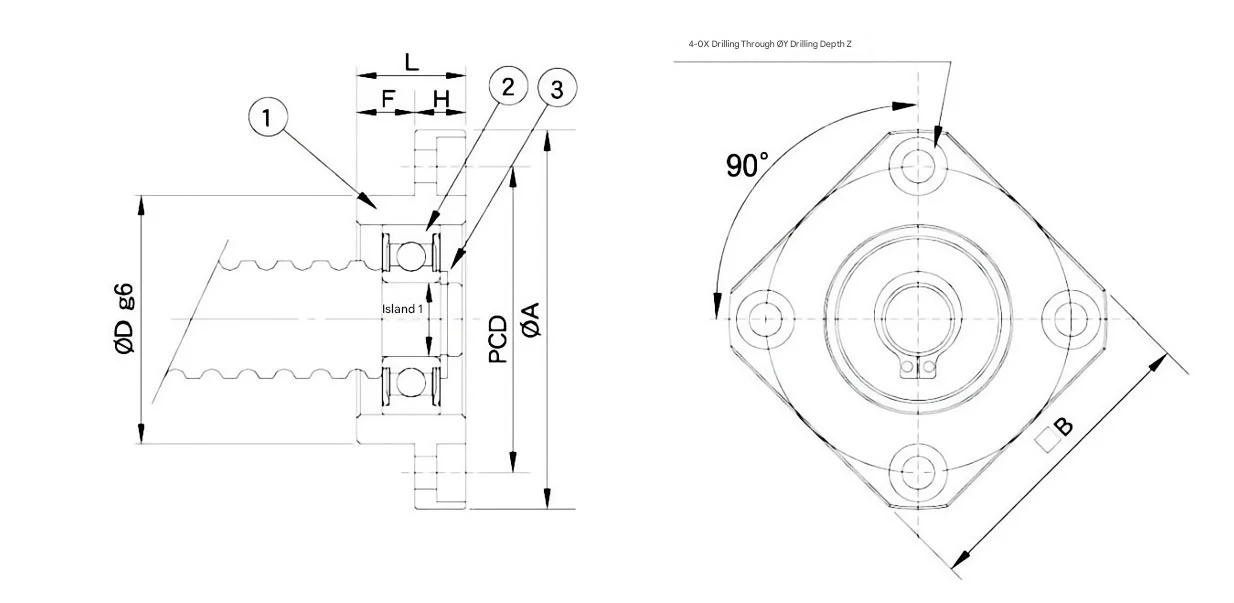

Support Unit Support Side MEF sorozat

Modell	Átmérő	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Miért válassza a Maitu termékeket?

Szisztematikus mozgás integritása

Nem csak alkatrészeket árulunk; integrált mozgási megoldásokat kínálunk. Rögzített és támogatott egységeinket úgy terveztük, hogy tökéletesen megfeleljenek trapéz- és ACME-csavar-specifikációinknak, kiküszöbölve a beállítási hibákat és biztosítva a teljes átviteli rendszer szerkezeti integritását.

Fejlett hőkompenzációs tervezés

A "Supported Side" egységeinket kifejezetten az axiális lebegésre tervezték. Azáltal, hogy lehetővé teszi a csavar tengelyének szabad kitágulását vagy összehúzódását a hőmérséklet-ingadozások hatására, kialakításunk megakadályozza a belső feszültségeket és a beékelődést, amelyek a rendszer idő előtti meghibásodásának fő okai hosszú csavarszerelvényeknél.

Nagy merevségű kétirányú terhelés

A precíziós pozicionálás érdekében a "Fixed Side" egységeink kiváló minőségű szögletes érintkezőcsapágyakat tartalmaznak. Ez a konfiguráció kiváló axiális és radiális kényszert biztosít, elnyeli a jelentős kétirányú tolóerőt, hogy megőrizze a pontos pontosságot még nagy igénybevételű ipari terhelések mellett is.

Több mint 12 éves gyártási szakértelem

A Shanghai Yingqi-ből származó örökséggel és egy évtizedes független gyártási tevékenységgel Suzhouban, a Maitu mélyreható területi tapasztalatokat kínál. ISO 9001 tanúsítvánnyal rendelkező létesítményünk saját fejlesztésű ERP rendszert használ a gyártás minden szakaszának felügyeletére, biztosítva, hogy minden támogató egység megfeleljen a szigorú ipari tűréseknek.

Bizonyított teljesítmény és testreszabás

Több mint 80 000 egységgel, amelyet globális ügyfeleknek szállítunk, bizonyított eredményeket kínálunk. Akár szabványos szénacélra, akár speciális anyagokra, például rozsdamentes acélra vagy bronzra van szüksége, 10 főből álló mérnökcsapatunk személyre szabhatja a támasztóegységet az Ön speciális környezeti és mechanikai követelményeinek megfelelően.

GYIK

Hogyan válasszuk ki helyesen a támogatási egység fix és támogatott oldalát?

A szabványos, nagy pontosságú beállításhoz egy fix oldalra van szükség (a csavar axiális rögzítésére és a tolóerő kezelésére) és egy megtámasztott oldalra (a sugárirányú alátámasztáshoz, miközben lehetővé teszi a hőtágulást). Mérnöki csapatunk segíthet meghatározni a konkrét csapágykonfigurációt (pl. szögérintkező vs. mély horony) a terhelési irány és a sebesség követelményei alapján.

A tartóegységei kompatibilisek mind a trapéz, mind az ACME csavarokkal?

Igen. Integrált megoldásokra specializálódtunk. Tartóegységeink kifejezetten a 30°-os trapéz alakú és 29°-os ACME-csavarok véglapméreteihez illeszkednek. Ez biztosítja a zökkenőmentes illeszkedést, csökkenti a vibrációt és a zajt nagy sebességű működés közben.

Milyen intézkedéseket tesz Maitu, hogy biztosítsa a csapágyak élettartamát ezekben az egységekben?

Szigorú minőség-ellenőrzési eljárásokat alkalmazunk, beleértve a ház furatainak precíz csiszolását és a magas széntartalmú krómtartalmú acél kiválasztását. Egységeinket ellenőrzött környezetben szereljük össze, hogy megakadályozzuk a szennyeződést, biztosítva, hogy a kenőanyag és a tömítések karbantartásmentes teljesítményt nyújtsanak hosszabb időközönként.

Tud-e támasztóegységeket biztosítani testreszabott tengelyátmérőkhöz és speciális anyagokhoz?

Teljesen. Bár a szabványos specifikációk széles skáláját kínáljuk, gyárunk CNC esztergagépekkel és nagy pontosságú megmunkáló központokkal van felszerelve az egyedi tervek kezelésére. Különféle anyagok felhasználásával – beleértve a rozsdamentes acélt is – az Ön egyedi rajzai és műszaki megjegyzései alapján gyárthatunk egységeket.
