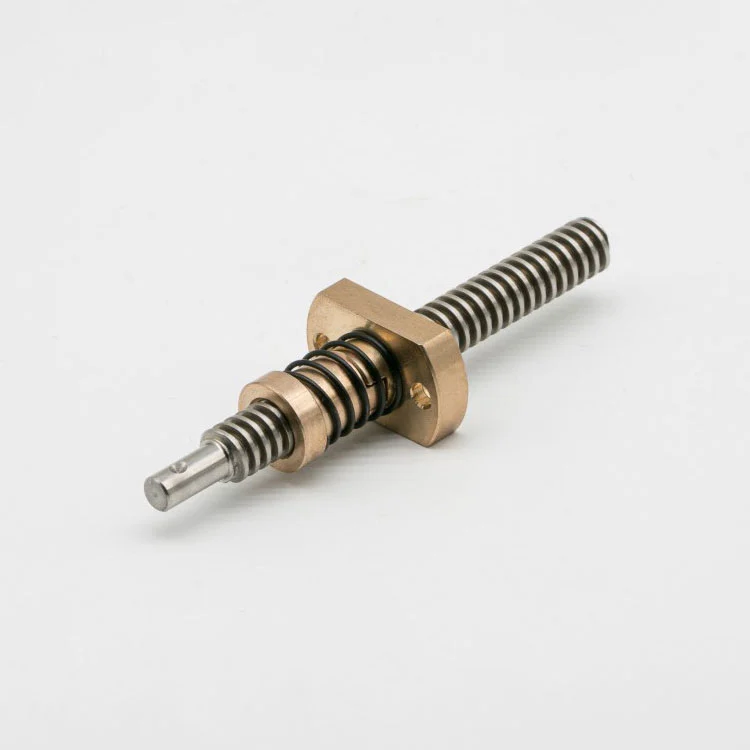

Visszacsapás elleni trapéz anya CNC gépekhez

A Maitu ragaszkodik a "testreszabás a precíziós illesztéshez" koncepciójához, és átfogó testreszabási megoldásokat kínál a CNC gépekhez készült, visszacsapásgátló trapézanyához, teljes mértékben alkalmazkodva a CNC-berendezések változatos modelljéhez és munkakörülményeihez. Az Ön CNC gépének teherbíró képessége, megmunkálási pontossága, munkahőmérséklet-tartománya és beépítési helye szerint testreszabhatjuk a legfontosabb paramétereket, beleértve a trapézmenet specifikációját (30 fokos szabványos trapéz vagy 29 fokos ACME), az anya teljes méretét, a karima szerkezetét, az előfeszítési fokozatot és az anyagválasztást. A termék kompakt, integrált szerkezettel rendelkezik, amely közvetlenül illeszthető a CNC gépek meglévő trapézcsavarjához, csökkentve a telepítési módosítási költségeket és javítva a berendezések frissítésének hatékonyságát.

A termék műszaki adatai

Megjegyzés: * speciális specifikációkat jelöl, amelyek testreszabhatók az Ön CNC gépei modelljének, terhelési követelményeinek és pozíciópontossági követelményeinek megfelelően. Az előfeszítési fokozatot (C1/C2/C3) az aktuális alkalmazási igényeknek megfelelően is beállíthatjuk az optimális pontosság és nyomaték egyensúly elérése érdekében.

Termékjellemzők és CNC-adaptáció előnyei

1. Integrált trapéz alakú holtjáték elleni konstrukció: Egy darabból álló trapézmenetes szerkezetet alkalmaz precíziós előfeszítési kalibrációval kombinálva, amely kiküszöböli az axiális hézagot további rugós mechanizmusok nélkül, biztosítva a stabil holtjáték-kiküszöbölési hatást, az egyszerű szerkezetet és az erős megbízhatóságot, valamint elkerüli a rugófáradás meghibásodását a CNC gépek hosszú távú működése során.

2. Nagy merevségű menetkötés: A trapézmenetet precíziós menethengerlési technológiával dolgozzák fel, és a fogprofil félszögét ±10′-on belül szabályozzák, a fogoldal egyenessége ±2 μm-ig terjed, így szorosan illeszkedik a menet a trapézcsavarhoz, javítja az erőátviteli merevséget és ellenáll a vágási reakcióerőnek a CNC-ben.

3. Precíziós megmunkálású menetprofilok a sima átvitelhez: A menetszerszámozásra szakosodott műhellyel felszerelve a CNC gépekhez készült visszacsapásgátló trapéz anya fejlett menetprofil-módosítási technikákat és precíziós anyalapolási eljárást alkalmaz. Ez ≤ Ra0,2-es anya felületi érdességét (kidolgozását) és 0,09–0,13 közötti csökkentett súrlódási tényezőt eredményez, ami biztosítja a zavartalan átvitelt, amely mentes az elakadásoktól és a szokatlan zajoktól, miközben hatékonyan csökkenti a CNC-motorok energiafogyasztását.

4. Rendkívüli alkalmazkodóképesség a környezethez: A termék speciális felületkezeléseken megy keresztül a korrózióállóság és a kopásállóság érdekében, hatékonyan védve a vágófolyadékok, fémforgácsok és egyéb, a CNC megmunkálási környezetben előforduló szennyeződések korrozív hatásaitól. Ezenkívül stabil teljesítményt tart fenn széles -15°C és 250°C közötti hőmérséklet-tartományban, teljes mértékben kielégítve a CNC-berendezések hosszú távú, folyamatos működésével kapcsolatos követelményeket.

Teljesítményindex és minőségi szabványok

1. Anyagválasztás és teljesítmény: Opcionális nagy szilárdságú bronzötvözet (kiváló teherbíró képesség és hőleadás) és műszaki műanyag (önkenő, könnyű) anyagok, amelyek közül a ritkaföldfém ötvözet anyaga a hagyományos ón-bronz anyák élettartama háromszorosát érheti el, teljes mértékben megfelelve a különböző CNC gépek terhelési követelményeinek.

2. Precíziós mutatók: A menet pontossága eléri az ISO 3 szintet, a menetemelkedési hiba kisebb, mint ± 0,002 mm, a holtjáték 0,008 mm-en belül szabályozható, és az előterhelési fokozat az igényeknek megfelelően testreszabható (C1/C2/C3), kielégítve a CNC precíziós megmunkálási igényeket, például a formagyártás és a repülőgép-alkatrészek feldolgozása.

3. Kopásállóság és tartósság: Felületerősítő kezelés után a felületi keménység eléri a HRC 52-58 értéket, a kopásállóság 60%-kal magasabb, mint a hagyományos trapéz anyáké, az élettartam pedig több mint 6 évet érhet el normál használat és rendszeres karbantartás mellett, alkalmazkodva a CNC gépek nagyfrekvenciás működési jellemzőihez.

4. Telepítési kompatibilitás: A termék szabványos peremkialakítást alkalmaz, amely kompatibilis a legtöbb CNC gépi adagoló mechanizmussal, és közvetlenül telepíthető és cserélhető az eredeti berendezés szerkezetének módosítása nélkül, javítva a telepítés hatékonyságát és csökkentve a berendezés leállási idejét.

Maitu alapszilárdsága a CNC anyák gyártásában

1. Professzionális K+F csapat: 10 vezető műszaki mérnökkel van felszerelve, akik több mint 10 éves tapasztalattal rendelkeznek a CNC erőátviteli alkatrészek terén, akik a trapéz alakú holtjáték-gátló technológia kutatás-fejlesztésére és optimalizálására összpontosítanak, elsajátítják az olyan alapvető technológiákat, mint a fogprofil módosítása és a precíziós előterhelési kalibrálás, valamint folyamatosan javítják a termékek CNC-gépekhez való alkalmazkodóképességét.

2. Szigorú minőség-ellenőrzési rendszer: 10 professzionális gyártósorral, fejlett menethengerlő gépekkel, nagy pontosságú CNC esztergagépekkel és dedikált precíziós tesztelő műhelyekkel minden visszacsapásgátló trapéz anya CNC géphez szigorú menetpontosság-észlelésen, holtjáték-teszten és kopási teszten esik át, mielőtt elhagyná a gyárat, 100%-os minősítési arány mellett.

3. Gazdag testreszabási tapasztalat: Több mint 16 000 féle precíziós erőátviteli alkatrész gyártásával gazdag testreszabási tapasztalatot gyűjtöttünk a CNC-gép-specifikus anyákhoz, amelyek testreszabhatók a CNC eszterga-, maró- és gravírozógépek egyedi modelljeihez, valamint a menettípusokhoz és a precíziós követelményekhez.

4. Hiteles minősítési tanúsítvány: Sikeres ISO 9001 minőségirányítási rendszer tanúsítás, számos kapcsolódó szabadalommal, több mint 5000 hazai és külföldi ügyfelet szolgál ki, köztük számos neves CNC gépgyártót, és a termékek az iparágban nagy elismerést kaptak.

Testreszabási folyamat és teljes körű szolgáltatás

1. Igénykommunikáció: Professzionális műszaki csapatunk személyes konzultációt biztosít, mélyen megérti az Ön CNC gépi modelljét, a megmunkálási pontossági követelményeket, a terhelési paramétereket és a beépítési helyet, valamint professzionális műszaki javaslatokat és termékmegoldásokat ad.

2. Testreszabási tervezés és mintapróbagyártás: A megerősített igény szerint befejezzük a 2D/3D rajztervezést, kiválasztjuk a megfelelő anyagokat és az előterhelési fokozatot, mintapróbagyártást végzünk, és precíziós vizsgálatokat végzünk annak biztosítására, hogy a minta megfelel-e az Ön követelményeinek a tömeggyártás előtt.

3. Csomagolási és szállítási garancia: fogadjon el nedvességálló, porálló és ütközésmentes csomagolást, és működjön együtt a professzionális logisztikai cégekkel annak biztosítása érdekében, hogy a termékek ne sérüljenek meg a szállítás során, és ne befolyásolják a termék teljesítményét.

4. Hatékony szállítási elkötelezettség: A szokásos CNC gépekhez alkalmas standard modellek raktáron vannak, 2-5 munkanapos szállítási idővel; Az egyedi termékek 8-15 munkanapon belül kiszállításra kerülnek, ami hatékonyan lerövidíti a berendezés karbantartási és frissítési ciklusát.

5. Értékesítés utáni támogatási szolgáltatás: 24 hónapos minőségi garanciális időszak biztosítása, a professzionális technikusok helyszíni telepítési útmutatást, hibakeresési és karbantartási szolgáltatásokat nyújtanak tömeges megrendelések esetén, és időben megoldják a termékhasználat során felmerülő különféle problémákat, biztosítva a CNC-berendezések stabil működését.

Használati útmutató és napi karbantartási tanácsok

1. Beszerelés előkészítése: A beszerelés előtt tisztítsa meg az anya és a hozzá illő trapézcsavar menetfelületét nagy tisztaságú alkohollal és szöszmentes ruhával, hogy eltávolítsa a por- és olajfoltokat, biztosítva a szoros csavarkötést és elkerülve a szennyeződések okozta precíziós csökkenést.

2. Rendszeres ellenőrzés: Javasoljuk, hogy 4 havonta ellenőrizze a menetháló állapotát, a holtjátékot és a kopás mértékét (a CNC gépek működési gyakoriságának megfelelően). Ha abnormális kopást vagy megnövekedett holtjátékot észlel, időben karbantartásra vagy cserére van szükség, hogy elkerülje a megmunkálási pontosság befolyásolását.

3. Tárolási követelmények: Tárolja tiszta, száraz és szellőztetett környezetben (hőmérséklet 8-22 ℃, páratartalom ≤35%), kerülje az érintkezést korrozív anyagokkal, vágófolyadékkal és fémforgácsokkal, valamint megelőzze a menetkorróziót és a szerkezeti károsodást.

4. Használati óvintézkedések: A CNC gépek működése során kerülje a túlzott terhelést és ütést, és ne szerelje szét az anyát tetszés szerint, hogy ne sértse meg a menetszerkezetet és az előfeszítési kalibrációs hatást, ezzel biztosítva a CNC géphez való visszacsapásgátló trapéz anya hosszú távú stabil működését.

Alkalmazható CNC-berendezések és forgatókönyvek

1. CNC eszterga: Alkalmazható a CNC esztergák szerszámtámasz-előtolási mechanizmusára és orsópozicionáló mechanizmusára, kiküszöböli a holtjátékot a kétirányú mozgásban, biztosítva a stabil és pontos szerszámadagolást, csökkenti a megmunkálási hibákat és javítja az esztergált alkatrészek felületi minőségét.

2. CNC marógépek: Függőleges és vízszintes CNC marógépek munkapadi előtolásában és orsóemelő mechanizmusaiban használják, nagy pontosságú pozicionálást biztosítva összetett görbeinterpoláció és mikro-előtolás során, alkalmazkodva a precíziós formagyártás és a repülőgép-alkatrészek feldolgozásának igényeihez.

3. CNC gravírozó- és marógépek: Alkalmas CNC gravírozó- és marógépek X/Y/Z tengelyes átviteli mechanizmusaihoz, nagy helyzetmegismételhetőséggel és sima átvitellel, biztosítva a finom gravírozás és marás pontosságát és hatékonyságát, valamint alkalmazkodva a kis és precíz alkatrészek feldolgozásához.

4. Egyéb precíziós CNC-berendezések: CNC fúrógépekre, CNC-csiszológépekre, EDM-gépekre és egyéb precíziós CNC-berendezésekre alkalmazható, amelyek megbízható holtjáték-átviteli támogatást nyújtanak a lineáris mozgási mechanizmusokhoz, biztosítva a megmunkálási műveletek stabilitását és pontosságát.

GYIK és műszaki támogatás

1. Mi a különbség ez a holtjáték-gátló trapéz anya és a CNC gépekhez való rugós holtjáték-gátló anya között? Ez a termék integrált trapézmenetes + precíziós előfeszítési kalibrációs kialakítást alkalmaz, további rugós mechanizmusok nélkül, amely egyszerűbb szerkezettel, erősebb megbízhatósággal és hosszabb élettartammal rendelkezik, és jobban megfelel olyan CNC gépekhez, amelyek hosszú távú folyamatos működést és nagy merevségű átvitelt igényelnek.

2. Beállítható-e a termék előfeszítési fokozata a CNC megmunkálási pontossági követelményeknek megfelelően? Igen, tudunk előfeszítési fokozatot (C1/C2/C3) biztosítani az Ön CNC megmunkálási pontossági és terhelési követelményeinek megfelelően, megvalósítva az optimális egyensúlyt a pozicionálási pontosság és az átviteli nyomaték között, és elkerülve a túlzott nyomatéknövekedést.

3. Milyen előnyökkel jár az Ön terméke által alkalmazott fogprofil-módosítási technológia? A fogprofil-módosítási technológia hatékonyan oldja meg a pontatlan fogprofil-feldolgozás okozta menetelakadást és abnormális zajt, csökkenti a súrlódási együtthatót, javítja az átvitel simaságát és csökkenti a CNC-motorok energiafogyasztását, miközben biztosítja a pontosságot.

4. Hogyan biztosítható a termék pontosságának következetessége a tömeges rendeléseknél? Saját fejlesztésű ERP-rendszerre és szigorú minőség-ellenőrzési folyamatra támaszkodunk, és a CNC-gépekhez készült visszacsapásgátló trapézanyák minden egyes tétele egységes precíziós vizsgálaton és előfeszítés-kalibráláson esik át, biztosítva, hogy minden anya pontossága konzisztens legyen, és az 1000. anya teljesítménye ugyanaz, mint az elsőé.

5. Nyújt-e értékesítés utáni karbantartási szolgáltatásokat tömeges megrendelésekhez? Igen, 24 hónapos minőségi garanciát biztosítunk. Tömeges megrendelés esetén professzionális technikusokat küldünk, akik helyszíni telepítési, hibakeresési és karbantartási útmutatást nyújtanak, és időben megoldják a használati problémákat, hogy biztosítsák CNC-berendezése stabil működését.

6. A termék illeszthető a CNC gépünk meglévő trapézcsavarjához? Igen, testreszabhatjuk az anya menetspecifikációját, belső átmérőjét és karimaméretét a meglévő trapézcsavar paraméterei szerint, biztosítva a közvetlen illeszkedést és beszerelést az eredeti berendezés szerkezetének módosítása nélkül.
