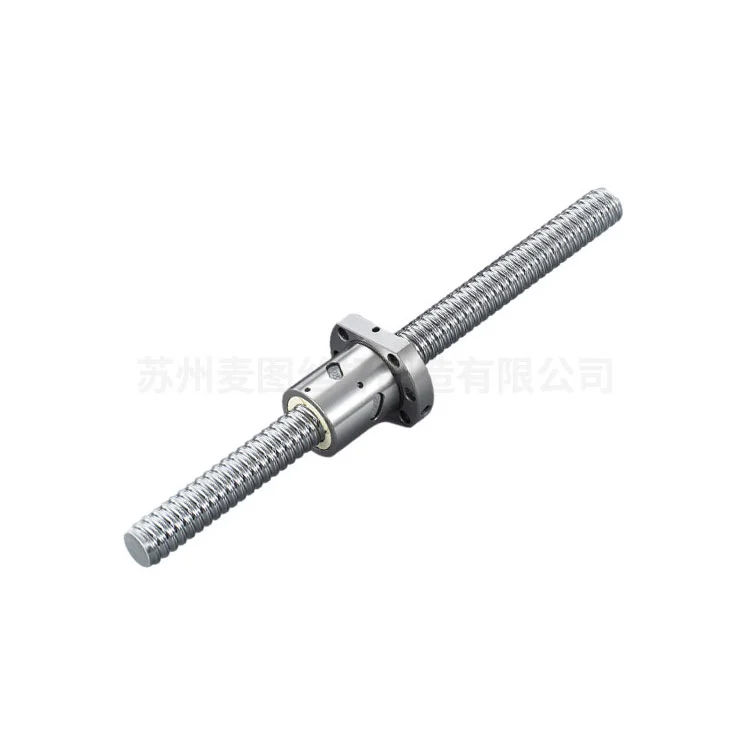

Dupla anyával hengerelt golyós csavar
A Maitu dupla anyával hengerelt golyóscsavar nagy pontosságú mechanikai alkatrészként áll, amelyet szakszerűen úgy alakítottak ki, hogy a forgó mozgást lineáris mozgássá alakítsa át kiemelkedő hatékonysággal és pontos pontossággal. Kiforrott gyártási rendszerrel és golyóscsavar-gyártási ellátási lánccal rendelkezünk, amely lehetővé teszi számunkra, hogy gyorsan biztosítsunk gyártási és szállítási megoldásokat stb.
Az alapvető mérnöki koncepciókban gyökerező Maitu minőségi kettős anyával hengerelt golyóscsavarok egy gördülő érintkező mechanizmusra támaszkodnak – a recirkulációs golyóscsapágyak minimálisra csökkentik a csavartengely és az anya közötti súrlódást. Ez az innovatív kialakítás jelentős mértékben felülmúlja a trapéz alakú ólomcsavarokat, és 90%-os vagy magasabb mechanikai hatásfokkal büszkélkedhet. Mint ilyen, pótolhatatlan választássá vált olyan alkalmazásokban, ahol a precizitás, a megbízhatóság és az energiamegtakarítás nem alku tárgya.
Technikai kiemelések
1. A csavarmenetek precíziós hideghengerlési technikával készülnek. Ez az eljárás növeli a felületi keménységet és egyenletes szemcseszerkezetet biztosít, miközben a költségeket kezelhetően tartja a közepestől a nagy mennyiségig terjedő gyártási sorozatok esetén.
2. Az anya helytakarékos kialakítású, golyós visszatérő csatornákkal és terelőkkel integrálva. Ez a beállítás garantálja a zökkenőmentes labda visszakeringtetést, még ingadozó terhelések és működési sebességek esetén is.
3. A választható előfeszítési megoldások – mint például a dupla anyás konfigurációk vagy az eltolt vezetékek – hatékonyan kiküszöbölik az axiális holtjátékot, kivételes helyzetmegismételhetőséget biztosítva az igényes feladatokhoz.
4. Az ISO 3408 és a JIS B1192 szabványok szigorú betartása mellett gyártva, biztosítva a következetes méretpontosságot és megbízható teljesítményt minden egységben.
Főbb teljesítményelőnyök
A hideghengerlési folyamat nyomó maradó feszültségeket kölcsönöz a csavar felületére, ami három kritikus területen jelentős javulást eredményez:
1. Meghosszabbított kifáradási élettartam: Megnövelt tartósság dinamikus terhelési körülmények között, az ipari szabvány L10 élettartam-képletével összhangban számított névleges élettartam mellett.
2. Kiváló merevség: Az optimalizált merevségi jellemzők miatt ez a gömbcsavar ideális olyan alkalmazásokhoz, amelyek gyors reagálást és minimális szerkezeti deformációt igényelnek.
3. Sima, csendes működés: A prémium felületkezelés (általában ≤ 0,4 μm Ra értékekkel) minimalizálja a vibrációt és csökkenti a működési zajt, javítva a rendszer általános teljesítményét.
Anyagspecifikációk
| Csavaros tengely: | Magas széntartalmú krómacél (SCM435/SNCM220), HRC 58-62-ig átedzett. |
| Anyaház: | Ötvözött acél fekete-oxid vagy cink-nikkel bevonattal a korrózióállóság érdekében. |
| Labdák: | 100-as fokozatú krómacél (GCr15) opcionális kerámia alternatívákkal a nagy sebességű alkalmazásokhoz. |
Alkalmazási iparágak
CNC szerszámgépek és ipari robotika
Repülőgép-működtető rendszerek
Orvosi képalkotó és automata diagnosztikai berendezések
Félvezető lapka kezelése és litográfia
Elektromos járművek akkumulátorának szerelősorai
Dupla anyával hengerelt golyóscsavarunk szigorú tesztelésen esik át a helyzet pontossága érdekében. Ez pedig biztosíthatja az ipari precíziós fokozatok (C3-C7) betartását. A hengerelt menet gazdaságosságát a golyóscsavar teljesítményével kombinálva ez a termék optimális megoldást kínál az automatizálási iparágakban, ahol a pontosság, a hosszú élettartam és a teljes birtoklási költség érzékeny.

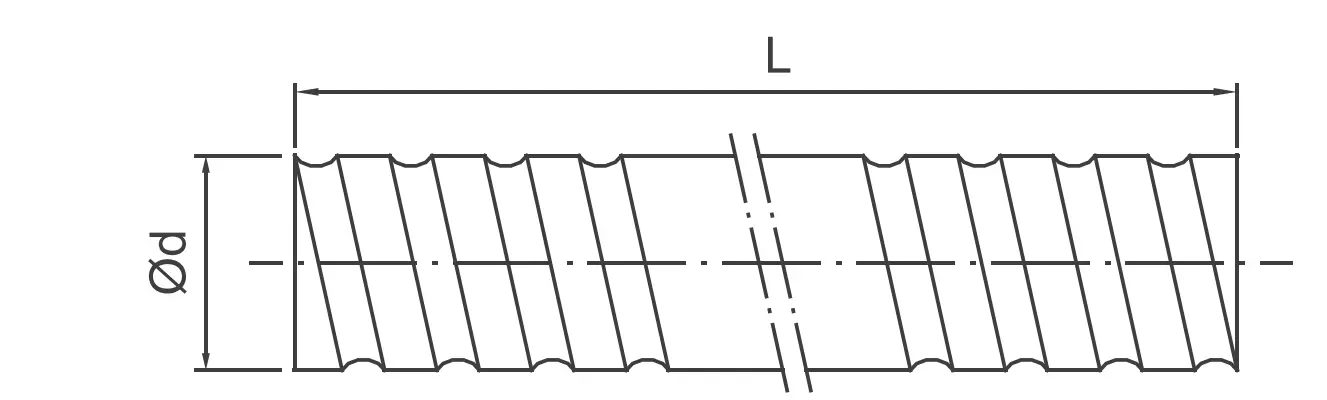

Gyártási paraméterek
| Írja be | Precíziós fokozat | Irány | Indul | Kód | Anya típusa | Korlátozott hossz | ||
| d | Ólom | Gyöngyök Da | Jobb/Bal | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Én, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Miért válassza a Maitut az Ön igényeinek megfelelően?
Mérnöki kiválóság és bizonyított eredmények:
A több mint 12 éves speciális gyártási tapasztalattal (a sanghaji 20 éves örökségből fakadóan) a Maitu több mint 16 000 típusú csavarkonfigurációt szállított sikeresen. Nem csak alkatrészeket árulunk; mozgásvezérlési megoldásokat kínálunk, amelyek mögött több mint 5000 globális ügyfelet szolgálunk ki.
Zero-backlash Precision dupla anya technológiával:
Dupla anyával hengerelt golyós csavarjainkat úgy tervezték, hogy a választható előfeszítési megoldások révén kiküszöböljék az axiális holtjátékot. A szabványos egyanyákkal ellentétben a mi kettős anyás konfigurációnk kiváló helyzetmegismételhetőséget és fokozott merevséget biztosít, így a C5-C7 precíziós követelményekhez képest optimális költséghatékony alternatíva a drága köszörűcsavarokkal szemben.
Kiváló anyagintegritás és felületkezelés:
SCM435/SNCM220 magas széntartalmú krómacélt használunk, HRC 58-62-ig átedzett. A precíziós hideghengerlési technikánkkal és az Ra ≤ 0,4 μm felületi minőséggel kombinálva csavarjaink megnövelt L10-es kifáradási élettartamot és 90%-ot meghaladó mechanikai hatásfokot kínálnak, jelentősen csökkentve a teljes birtoklási költséget (TCO).
Fejlett nyomon követhetőség a saját fejlesztésű ERP-n keresztül:
A minőség tudomány, nem véletlen. A Maitu egy szabadalmaztatott ERP rendszert használ a gyártás minden szakaszának nyomon követésére – a nyersanyagok hőkezelésétől a végső dinamikus tesztelésig. Ez biztosítja, hogy minden szállítmány szigorúan megfeleljen az ISO 3408 és JIS B1192 szabványoknak, ügyfeleink számára teljes átláthatóságot és egyenletes minőséget biztosítva.
GYIK
1. Hogyan biztosítja a Maitu a hengerelt golyóscsavar pontosságát a köszörült csavarokhoz képest?
Míg a köszörült csavarokat hagyományosan az ultranagy pontosság érdekében használják, a Maitu fejlett hideghengerlési technológiája a kettős anya előfeszítő rendszerrel kombinálva lehetővé teszi a C5-C7 precíziós fokozatok elérését. Ez egy nagy teljesítményű megoldást kínál lényegesen alacsonyabb árfekvés mellett, ideális az automatizáláshoz és a robotikához, ahol a pontosság és a költségvetés egyaránt kritikus tényező.
2. Tud-e egyedi végmegmunkálást biztosítani az adott CAD rajzaink szerint?
Igen. 10 speciális gyártósort működtetünk, amelyek nagy pontosságú CNC esztergagépekkel vannak felszerelve, kifejezetten egyedi végmegmunkálásra. Függetlenül attól, hogy az alkalmazás speciális rögzítőgyűrű hornyokat, kulcsos tengelyeket vagy menetes végeket igényel, biztosítjuk, hogy a megmunkálás koncentrikus legyen a golyóspályával, hogy megakadályozzuk a vibrációt és az idő előtti kopást.
3. Mennyi a tömeges megrendelések és az OEM-testreszabások jellemző átfutási ideje?
A Suzhouban és Dongguanban található kettős gyári felállításunknak köszönhetően magas termelési kapacitást tartunk fenn. A standard specifikációkhoz jelentős hengerelt tengelykészlettel rendelkezünk. Az OEM testreszabásához, miután a rajzot az ERP által felügyelt munkafolyamatunkon keresztül megerősítették, leegyszerűsített gyártási ütemtervet biztosítunk, hogy biztosítsuk az időben történő szállítást, még nagy mennyiségű megrendelés esetén is.
4. Hogyan garantálja a golyóscsavarok minőségét és teljesítményét a szállítás előtt?
Minden Maitu dupla anyával hengerelt golyóscsavar szigorú ellenőrzési protokollon megy keresztül. Ez magában foglalja a felületi keménységvizsgálatot, a méretellenőrzést (ISO 3408-nak megfelelő) és a sima futási tesztet.

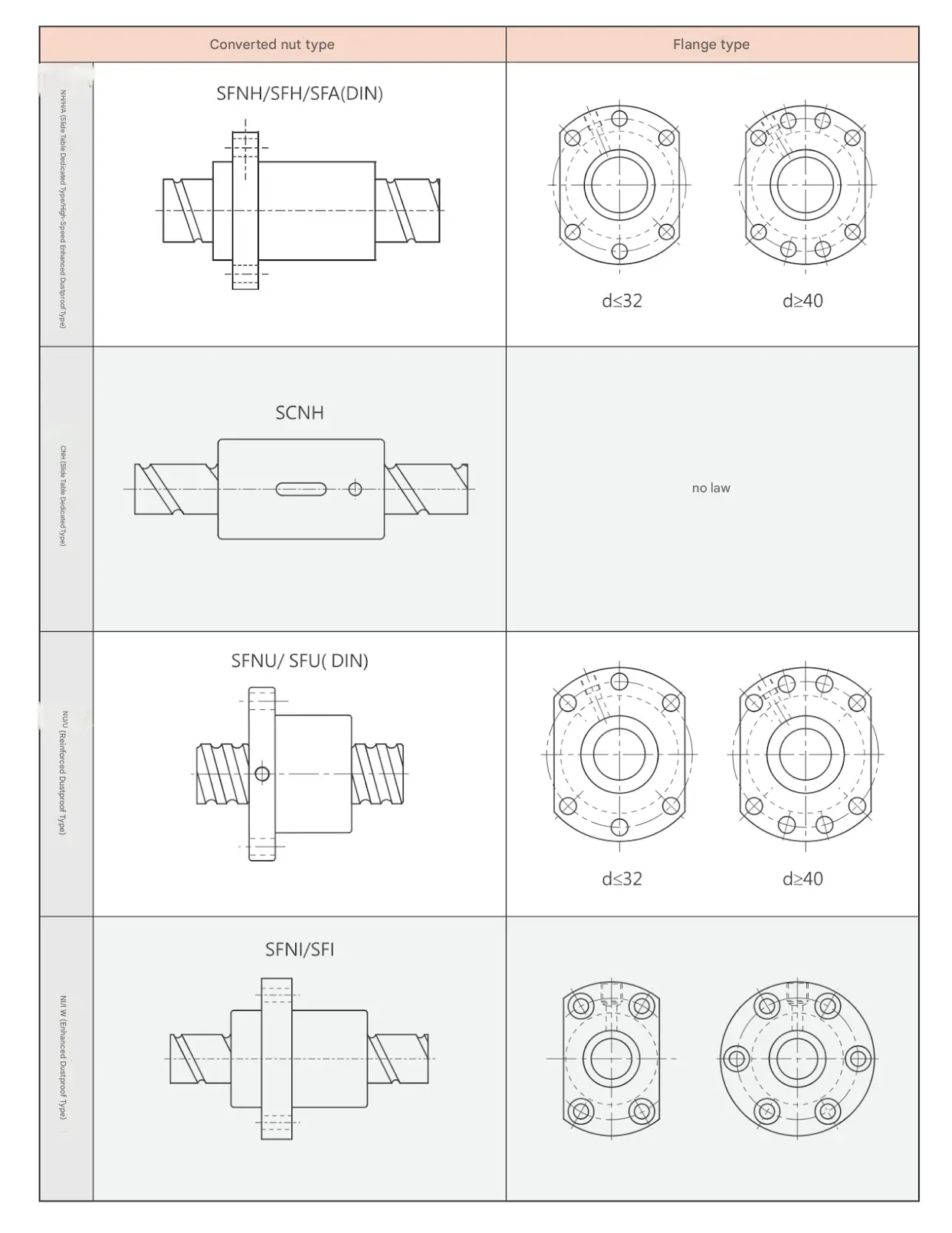

Golyós csavar anya referencia
További részletekért és egyéb diófajtákért forduljon hozzánk.
